Фланцы стальные Ду 10 ГОСТ 33259-2015

Фланец стальной Ду 10 служит для разъёмного соединения трубопроводов условным проходом 10 мм и подключения арматуры, насосов и аппаратов. Для Ду 10 ниже разобраны два исполнения — плоский приварной (тип 01) и воротниковый приварной встык (тип 11): размеры по PN, чертёж и доступные исполнения уплотнительной поверхности.

Типы фланцев Ду 10

• Плоский приварной (тип 01) — крепится к трубе двумя угловыми швами, снаружи и изнутри. Для Ду 10 применяется на PN 1, 2,5, 6, 10, 16 и 25. Экономичное решение для трубопроводов воды, пара и нейтральных сред.
• Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Для Ду 10 по ГОСТ выпускается на весь ряд PN, включая PN 40 и выше. Применяется при повышенном давлении, температурных перепадах и вибрации.

Где применяется фланец Ду 10 и его особенности

Ду 10 — один из наименьших типоразмеров. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 10 составляет 17,2 мм — это учитывают при подборе внутреннего диаметра фланца.

Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.

Это наименьший из типоразмеров ряда: у обоих исполнений всего 4 болтовых отверстия, наружный диаметр фланца D — 90 мм, окружность отверстий D₁ — 60 мм. Внутренний диаметр плоского фланца (dвн 15 мм) соответствует трубе, у воротникового шейка (Dₙ 15 мм) переходит в коническую часть высотой H 35 мм. Крепёж такого размера обычно комплектуют болтами и шпильками М12.

Размеры плоских и воротниковых фланцев Ду 10 по ГОСТ 33259-2015

Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 10

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр; Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

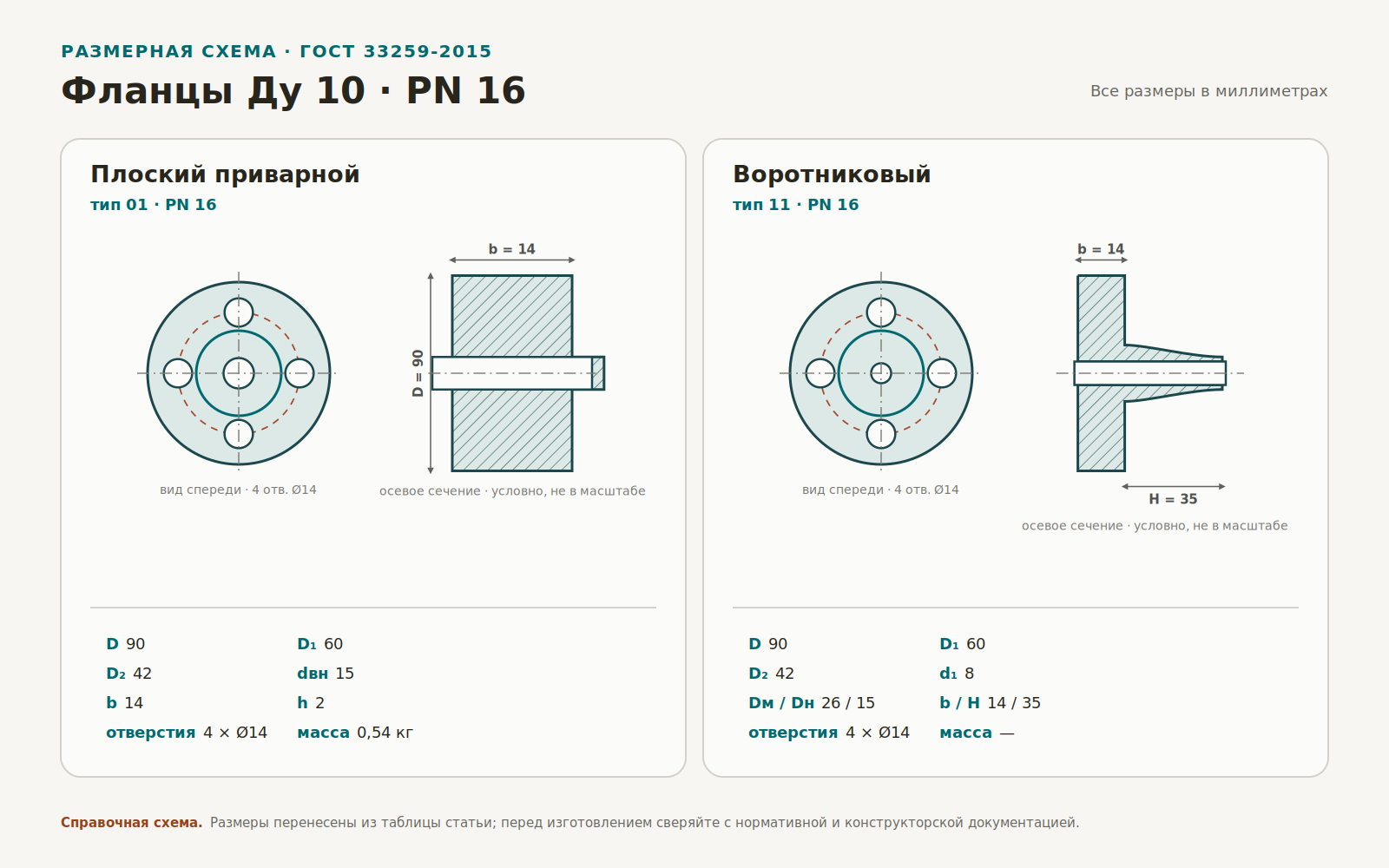

Чертёж фланца Ду 10

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H).

Частые вопросы

Чем отличается DN 10 от Ду 10

По сути ничем: DN 10 — международное/стандартизованное обозначение номинального диаметра, а Ду 10 — традиционное русскоязычное обозначение условного прохода того же типоразмера. В современной документации по ГОСТ 33259-2015 чаще используют DN, но в коммерческих описаниях и на рынке по-прежнему широко пишут Ду.

Можно ли ставить плоский фланец Ду 10 на PN 40

Нет. Для типа 01 по ГОСТ 33259-2015 для Ду 10 применяемость ограничена PN 25, а при PN 40 для Ду 10 применяют воротниковый приварной встык фланец типа 11.

Подходит ли Ду 10 к трубе 10 мм

Не обязательно. Ду 10 — это не точный измеренный внутренний или наружный диаметр, а условный проход. Для стальных труб этому типоразмеру часто соответствует наружный диаметр около 17,2 мм, поэтому подбирать фланец нужно по стандарту трубы и присоединительным размерам.
