Фланцы

Фланцы по ГОСТ 33259-2015 поставляются тремя типами: плоский (тип 01, до PN 25), воротниковый (тип 11, до PN 100) и прижимной под ПЭ-втулку. Тип и марку стали выбирают под рабочую среду и давление — при правильном подборе соединение не потребует обслуживания весь срок службы трубопровода.

Фланец — разъёмный элемент трубопровода: позволяет разобрать участок для ревизии или замены арматуры без резки трубы. По ГОСТ 33259-2015 (действует с апреля 2016 года, заменил ГОСТ 12815-80 — 12822-80) выпускают плоские приварные (тип 01), воротниковые приварные встык (тип 11) и свободные на приварном кольце (тип 21). Для большинства промышленных задач достаточно типов 01 и 11.

Как выбрать фланец: порядок подбора

Фланец подбирают по четырём параметрам в строгом порядке — каждый следующий уточняет предыдущий:

1. Давление в системе (PN/Ру). До PN 25 без вибрации — плоский приварной (тип 01). От PN 25 и выше, на паре, нефти, в узлах с вибрацией — воротниковый (тип 11).
2. Минимальная рабочая температура. До −40 °С — сталь 20. Ниже −40 °С (Север, открытые площадки) — 09Г2С (воротниковые из поковок держат до −70 °С).
3. Рабочая среда. Вода, пар, нефтепродукты, газ — углеродистая сталь 20 или 09Г2С. Кислоты, щёлочи, пищевые и фармацевтические среды — нержавеющая 12Х18Н10Т.
4. Тип присоединения. Сварка со стальной трубой — тип 01 или 11. Переход на полиэтиленовую (ПНД) трубу без сварки разнородных материалов — прижимной под ПЭ-втулку.

Коротко: сначала давление и температура отсекают тип и марку, затем среда подтверждает марку, а присоединение определяет конструкцию. Если в проекте тип и марка уже прописаны — подбор сводится к сверке DN, PN и исполнения уплотнительной поверхности.

Для перехода к нужной позиции — выберите тип в подкатегориях выше или сообщите менеджеру четыре параметра: DN, PN, марку стали и тип уплотнительной поверхности.

Типы фланцев

Тип	Обозначение	PN (Ру)	t° мин/макс	Где применяют

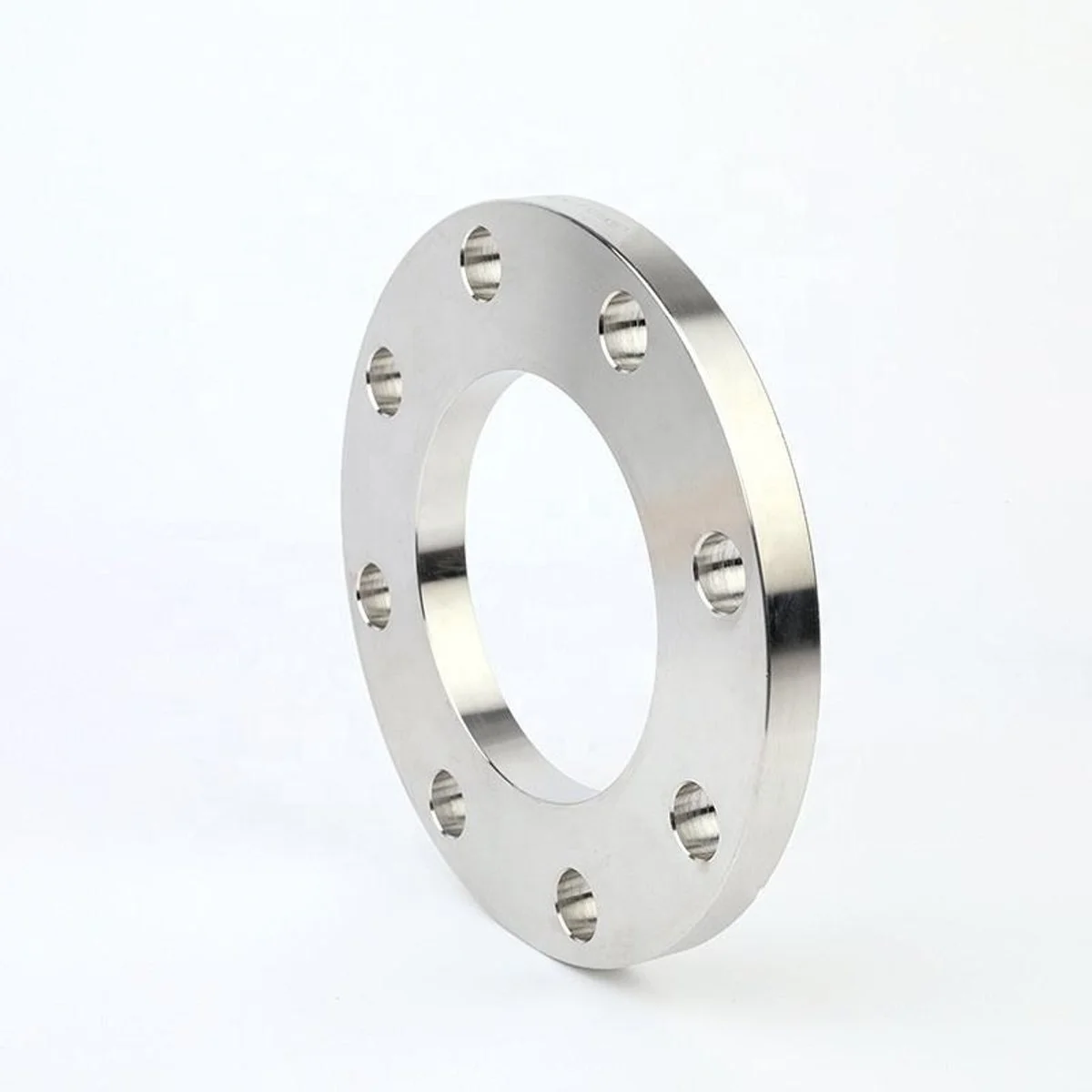

Плоский приварной	01	2,5–25	−40 / +475 °С	ЖКХ, водоснабжение, нефтепродукты при умеренных параметрах

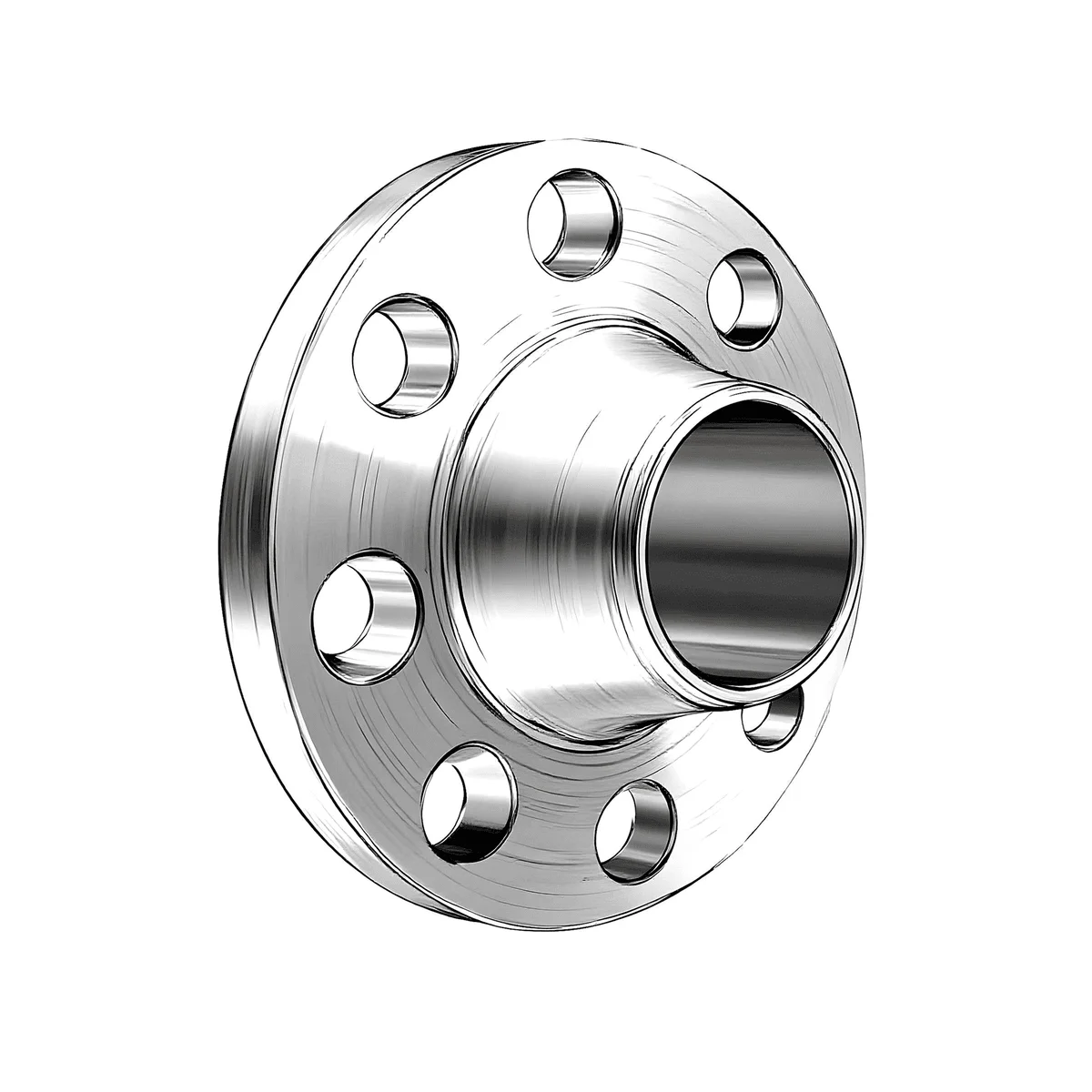

Воротниковый приварной встык	11	2,5–100	−70 / +475 °С	Котлостроение, нефтегаз, паропроводы, узлы с вибрацией

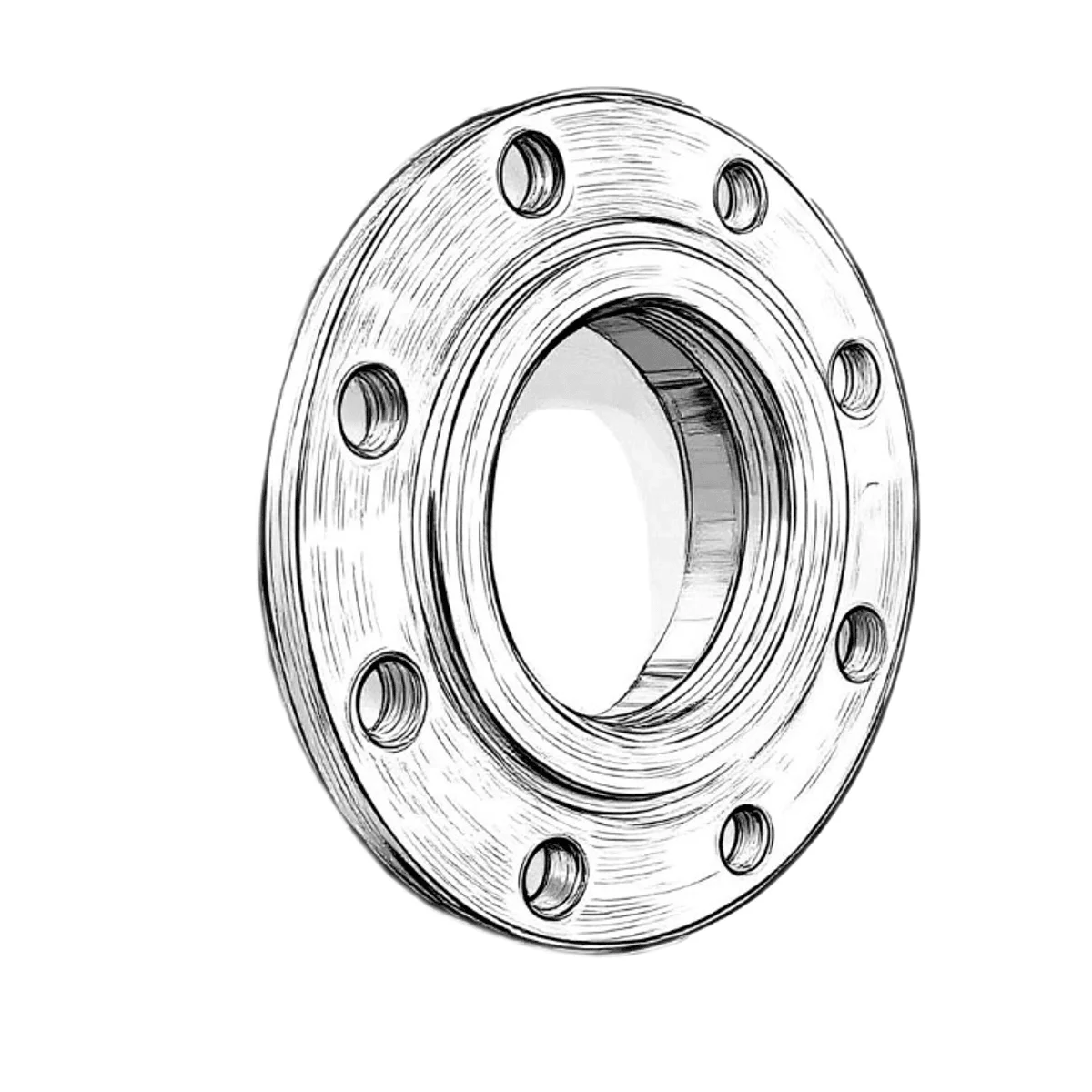

Прижимной под ПЭ-втулку	01 (расш. расточка)	10–16	−40 / +425 °С	Переход сталь/ПНД: водопровод, газопровод низкого давления

Марки стали

Марку определяют три параметра: рабочая среда, минимальная температура узла, требования проектной документации.

Марка	Рабочий диапазон	Где применяют	Цена
Сталь 20	−40 °С … +475 °С	Вода, пар, нефтепродукты, газ — неагрессивные среды	Базовая
09Г2С	−70 °С … +475 °С	Северные объекты, открытые площадки, Крайний Север	+20–30%
12Х18Н10Т	−196 °С … +600 °С	Кислоты, щёлочи, пищевая и фармацевтическая промышленность	от 3×

Действующий стандарт и маркировка

ГОСТ 33259-2015 действует с 1 апреля 2016 года. Заменил ГОСТ 12815-80 — 12822-80 (восемь стандартов группы). Присоединительные размеры в большинстве типоразмеров совпадают — замена допустима при соответствии спецификации проекта.

Пример маркировки: Фланец 100-16-01-1-B-Ст.20 ГОСТ 33259-2015 — расшифровка: DN 100, PN 16, тип 01, ряд 1, исполнение B (соединительный выступ), материал сталь 20. В старых спецификациях по ГОСТ 12820-80 та же деталь обозначалась «1-100-16».

Уплотнительные поверхности

Исполнение уплотнительной поверхности выбирают под давление и ответственность узла. Исполнение A (плоская) — для малоответственных соединений до PN 16. Исполнение B (соединительный выступ) и E/F (выступ/впадина) — для повышенных давлений, пара и нефтепродуктов.

Подбор прокладки

Среда	Прокладка
Вода, пар до +450 °С	Паронит ПОН-Б
Холодная питьевая вода	Резина (с санитарно-гигиеническим допуском)
Нефтепродукты, газ	Паронит ПМБ
Агрессивные среды	Фторопласт ПТФЭ

Что ещё нужно для фланцевого соединения

Фланец — только одна деталь узла. Чтобы собрать герметичное соединение, под него подбирают сопутствующие позиции из того же каталога:

• Прокладки — уплотняют стык, подбираются под среду и давление (паронит, резина ТМКЩ, фторопласт). Прокладки для фланцев.
• Крепёж (болты, шпильки, гайки, шайбы) — стягивают фланцы, класс прочности 5.8–8.8 для большинства задач, нержавеющий — для агрессивных сред.
• Заглушки — для опрессовки и консервации фланцевых концов трубопровода (АТК 24.200.02-90, ГОСТ 34785-2021).
• Ответная арматура — задвижки, краны, затворы с фланцевым присоединением под тот же DN/PN.

При заказе фланцев под конкретный узел укажите менеджеру среду и давление — подберём прокладку и крепёж в комплект, чтобы соединение пришло готовым к монтажу.

Наличие и условия поставки

В наличии на складе в Санкт-Петербурге: типы 01 и 11 по ГОСТ 33259-2015, Ду10–1200, Ру2,5–100, марки сталь 20, 09Г2С, 12Х18Н10Т. Отгрузка от 1 рабочего дня. Минимальный заказ — от 1 штуки.

При оптовых заказах действуют индивидуальные условия — уточняйте у менеджера. На партии от 1000 штук — значительное снижение цены и персональное сопровождение сделки.

Работаем с юридическими лицами и частными покупателями: счёт с НДС, договор поставки, все документы для бухгалтерии и тендеров. К каждой партии — сертификат качества и паспорт на материал без дополнительных запросов.

Доставка по всей России транспортными компаниями: СДЭК, ПЭК, Деловые линии и другими. Самовывоз из Санкт-Петербурга.

Часто задаваемые вопросы

Чем ГОСТ 33259-2015 отличается от ГОСТ 12820/12821-80 и можно ли их заменять?

ГОСТ 33259-2015 действует с 1 апреля 2016 года и заменил стандарты группы ГОСТ 12815-80 — 12822-80. Присоединительные размеры в большинстве случаев совпадают, отличаются допуски и контроль качества. Заменять можно, если это допускает спецификация вашего проекта.

Как выбрать между типом 01 и типом 11?

Если давление до PN 25 и нет вибрации или гидроударов — достаточно плоского (тип 01). При давлении от PN 25 и выше, на паровых и нефтяных трубопроводах, при наличии вибрации — воротниковый (тип 11). На объектах под надзором Ростехнадзора тип соединения часто прямо регламентирован проектной документацией.

Когда нужна сталь 09Г2С вместо стали 20?

Когда минимальная рабочая температура опускается ниже −40 °С. Сталь 20 при таких условиях охрупчивается — 09Г2С сохраняет вязкость до −70 °С. Надбавка к цене — 20–30 %.

Нужна ли нержавейка 12Х18Н10Т для питьевой воды?

В большинстве случаев — нет. Для водоснабжения и ЖКХ при стандартных температурах достаточно стали 20. Нержавейка обязательна в пищевой и фармацевтической промышленности, при контакте с кислотами, щелочами и CIP-растворами.
