Фланцы стальные Ду 100 ГОСТ 33259-2015

Вид:

Фланец стальной Ду 100 применяется для разъёмного соединения труб условным проходом 100 мм, присоединения запорной арматуры, насосов и оборудования. На странице представлены три исполнения под Ду 100: плоский приварной, воротниковый приварной встык и прижимной под ПЭ втулку — с размерами по номинальному давлению и чертежом.

Типы фланцев Ду 100

Плоский приварной (тип 01) — крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на PN 6–25. Экономичное решение для трубопроводов воды, пара и нейтральных сред.
Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Выпускается до PN 160. Применяется при повышенном давлении, температурных перепадах и вибрации.
Прижимной под ПЭ втулку (накидной, расточенный) — не приваривается к трубе и не контактирует со средой. Надевается на бурт наплавленной ПЭ втулки и стягивает соединение болтами. Выпускается на PN 10–16, служит для перехода полиэтиленовых (ПНД/ПЭ) трубопроводов на стальную арматуру.

Где применяется фланец Ду 100 и его особенности

Ду 100 — один из наиболее распространённых типоразмеров. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 100 составляет 108 мм (электросварная) или 114 мм (водогазопроводная и по DIN 2448) — это учитывают при подборе внутреннего диаметра фланца.

Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.

На Ду 100 проходит граница между плоским и воротниковым исполнением: до PN 25 применяют плоский, при PN свыше 25 (независимо от температуры) или температуре среды свыше 300 °C (независимо от давления) — воротниковый. Начиная с PN 10 фланец имеет 8 болтовых отверстий (при PN 6 — 4), что учитывают при подборе ответной детали и прокладки. Для стыка с ПНД/ПЭ трубопроводом используют прижимной фланец под ПЭ втулку с учётом наружного диаметра трубы (Дн 110 или 125).

Размеры плоских, воротниковых и прижимных фланцев Ду 100 по ГОСТ 33259-2015

Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 100

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Вес	Болт	Шпилька
Плоский (01)	6	148	18	205	100	–	–	–	3	18	4	170	2,85	М16×70	М16×80
	10	158	22	215	110	–	–	–	3	18	8	180	3,96	М16×80	М16×90
	16	158	26	215	110	–	–	–	3	18	8	180	4,73	М16×80	М16×100
	25	158	28	230	110	–	–	–	3	22	8	180	5,92	М20×90	М20×100
Воротниковый (11)	6	148	16	205	96	122	110	41	3	18	4	170	3,35	М16×70	М16×80
	10	158	20	215	96	128	110	51	3	18	8	180	4,7	М16×80	М16×90
	16	158	20	215	96	130	110	53	3	18	8	180	4,9	М16×70	М16×90
	25	158	24	230	96	132	110	61	3	22	8	190	6,58	М20×90	М20×110
	40	158	26	230	96	138	110	68	3	22	8	190	7,4	–	М20×110
	63	158	32	250	94	140	110	80	3	26	8	200	10,7	–	М24×130
	100	158	38	265	92	146	110	100	3	30	8	210	14,7	–	М27×150
	160	158	40	265	92	146	110	103	3	30	8	210	15,4	–	М27×160
Прижимной под ПЭ втулку	10/16 (Дн 110)	–	19	215	128	–	–	–	–	18	8	180	4,0	–	–
Прижимной под ПЭ втулку	10/16 (Дн 125)	–	19	215	135	–	–	–	–	18	8	180	3,8	–	–

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

Вес прижимных фланцев у разных производителей может отличаться в пределах 3,2–4,0 кг в зависимости от исполнения расточки — уточняйте значение в паспорте конкретного изделия.

Чертёж фланца Ду 100

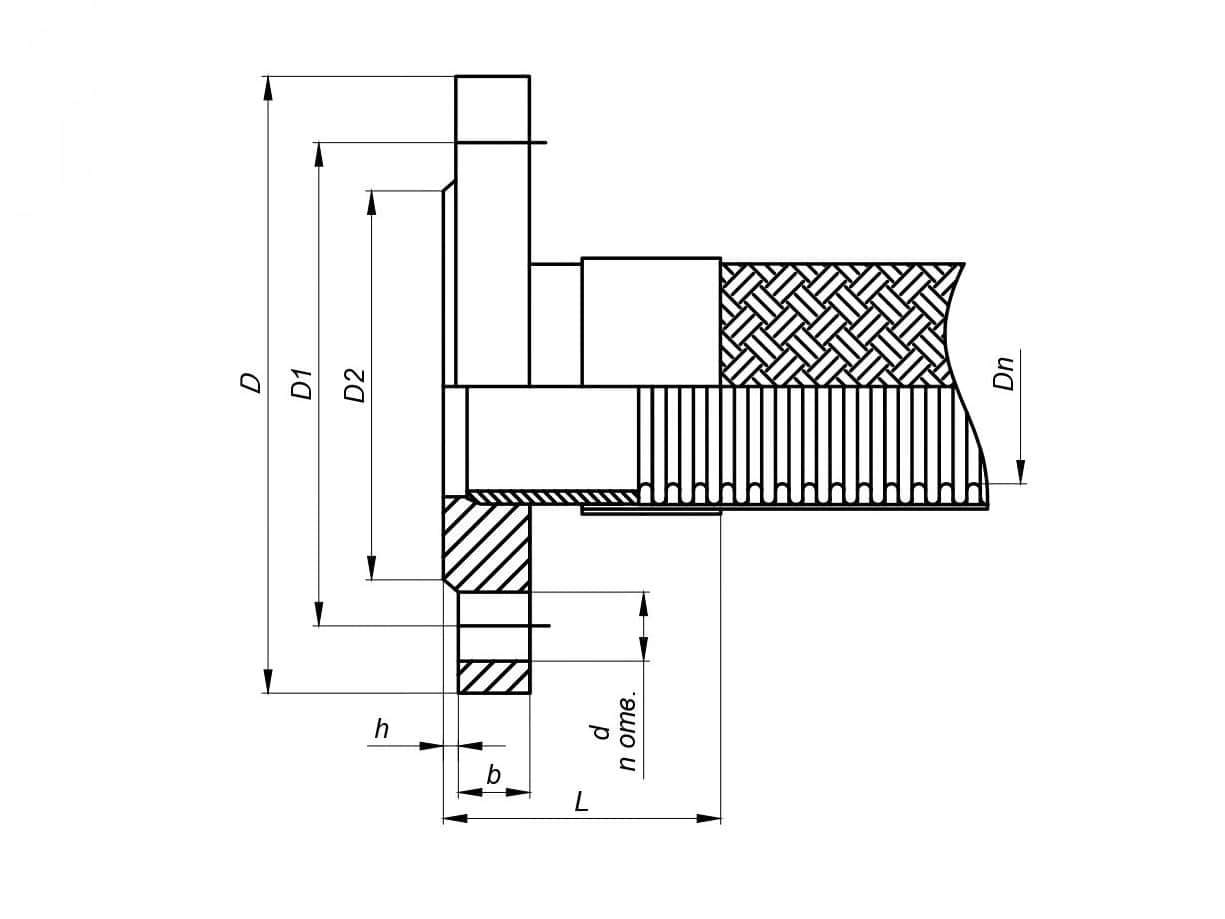

Чертёж плоского приварного фланца Ду 100 (DN 100) — Плоский приварной фланец Ду 100, тип 01

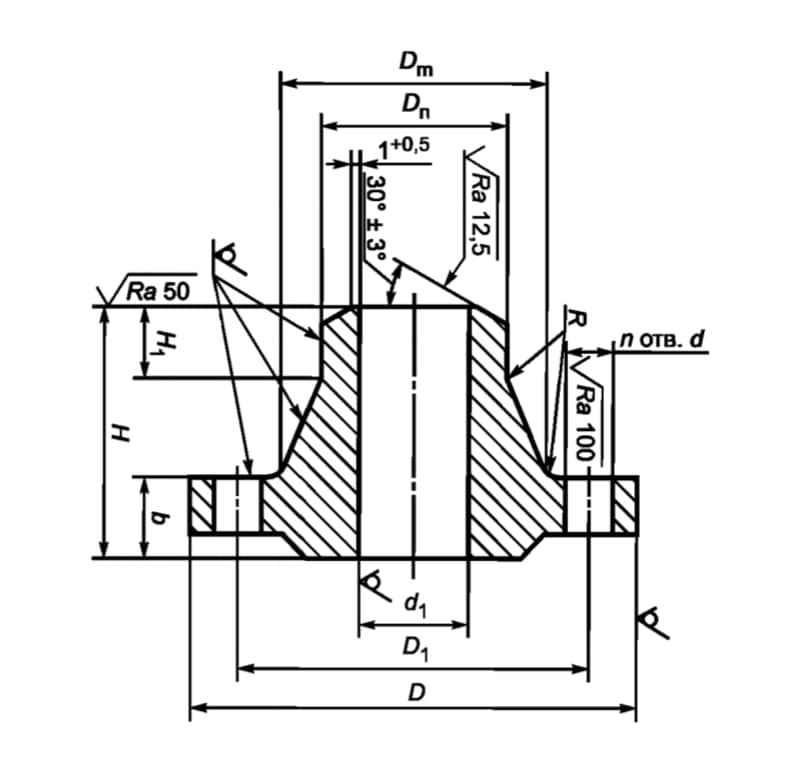

Чертёж воротникового фланца Ду 100 (DN 100) — Воротниковый приварной фланец Ду 100, тип 11

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.

Уплотнительная поверхность у фланца Ду 100 подбирается парой — оба стыкуемых фланца должны иметь совместимое исполнение, форма которого зависит от давления и указывается в чертеже или паспорте изделия.

Что уточнить при заказе фланца Ду 100

Чтобы избежать ошибки при подборе, помимо Ду 100 нужно уточнить: номинальное давление PN, тип (плоский, воротниковый, прижимной под втулку), марку стали, исполнение уплотнительной поверхности и, при замене на существующей линии, — присоединительные размеры ответного фланца.

Частые вопросы

Чем отличается Ду 100 от DN 100?
Это одно и то же обозначение условного прохода: Ду — российское обозначение по ГОСТ, DN (Diamètre Nominal) — международное обозначение.

Какой наружный диаметр трубы соответствует Ду 100?
108 мм у электросварной трубы и 114 мм у водогазопроводной и трубы по DIN 2448 — фланец подбирают под конкретный тип трубы.

По какому ГОСТ выпускают фланцы Ду 100 сейчас?
Действующий стандарт — ГОСТ 33259-2015, объединивший ранее применявшиеся ГОСТ 12820-80 (плоские), ГОСТ 12821-80 (воротниковые) и ГОСТ 12815-80 (в т.ч. фланцы под приварное кольцо/отбортовку), которые отменены с 2017 года.
