Фланцы стальные Ду 1000 ГОСТ 33259-2015

Сортировка:

Вид:

Типы фланцев Ду 1000

Плоский приварной (тип 01): крепится к трубе двумя угловыми швами, снаружи и изнутри.

Воротниковый приварной встык (тип 11): имеет коническую шейку и приваривается встык. Применяется при повышенном давлении, температурных перепадах и вибрации.

Прижимной под ПЭ втулку: переходное решение между ПЭ/ПНД-трубопроводом и стальной арматурой без сварного соединения с трубой. Точные параметры для Ду 1000 источником не подтверждены.

Где применяется фланец Ду 1000 и его особенности

Ду 1000 используют на технических и промышленных линиях для создания разъёмных соединений труб и арматуры, а также для присоединения оборудования. Условный проход в этом случае определяет типоразмер соединения, единый для трубы, ответной детали и крепежа.

Как и на Ду 900, для Ду 1000 по ГОСТ 33259-15 предусмотрено только исполнение уплотнительной поверхности B (1) с соединительным выступом, а размерный ряд на остальные восемь исполнений стандартом не предусмотрен. Число болтовых отверстий n постоянно и равно 28 на всех строках таблицы, независимо от типа фланца и значения PN, а высота выступа h фиксирована на уровне 5 мм.

Диаметр отверстия d отв. растёт вместе с номинальным давлением: от 30 мм при PN 6 до 70 мм при PN 63 у воротникового исполнения. В таблице источника ряд плоских фланцев обрывается на PN 16, строка PN 25 отсутствует, тогда как для воротниковых фланцев данные приведены полностью, до PN 63.

Размеры плоских и воротниковых фланцев Ду 1000 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 1000

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Вес	Болт	Шпилька
Плоский (01)	6	1080	36	1175	1020	-	-	-	5	30	28	1120	64,4	М27×120	М27×150
	10	1110	48	1220	1020	-	-	-	5	33	28	1160	118,4	М30×140	М30×180
	16	1110	63	1255	1020	-	-	-	5	45	28	1170	179,4	М42×190	М42×240
Воротниковый (11)	6	1080	26	1175	992	1045	1028	65	5	30	28	1120	73,5	М27×120	М27×130
	10	1110	34	1220	992	1052	1028	85	5	33	28	1160	119	М30×115	М30×150
	16	1110	54	1255	992	1058	1028	115	5	45	28	1170	203	М42×170	М42×230
	25	1140	64	1315	992	1070	1028	155	5	56	28	1210	312	-	М52×270
	40	1180	82	1360	995	-	1028	240	5	56	28	1250	541	-	М52×310
	63	1180	97	1415	985	-	1028	285	5	70	28	1290	981	-	М64×370

Редакторское примечание: у плоских фланцев таблица источника обрывается на PN 16, строка PN 25 отсутствует. Приведено без восстановления недостающей строки.

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр; Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

Чертёж фланца Ду 1000

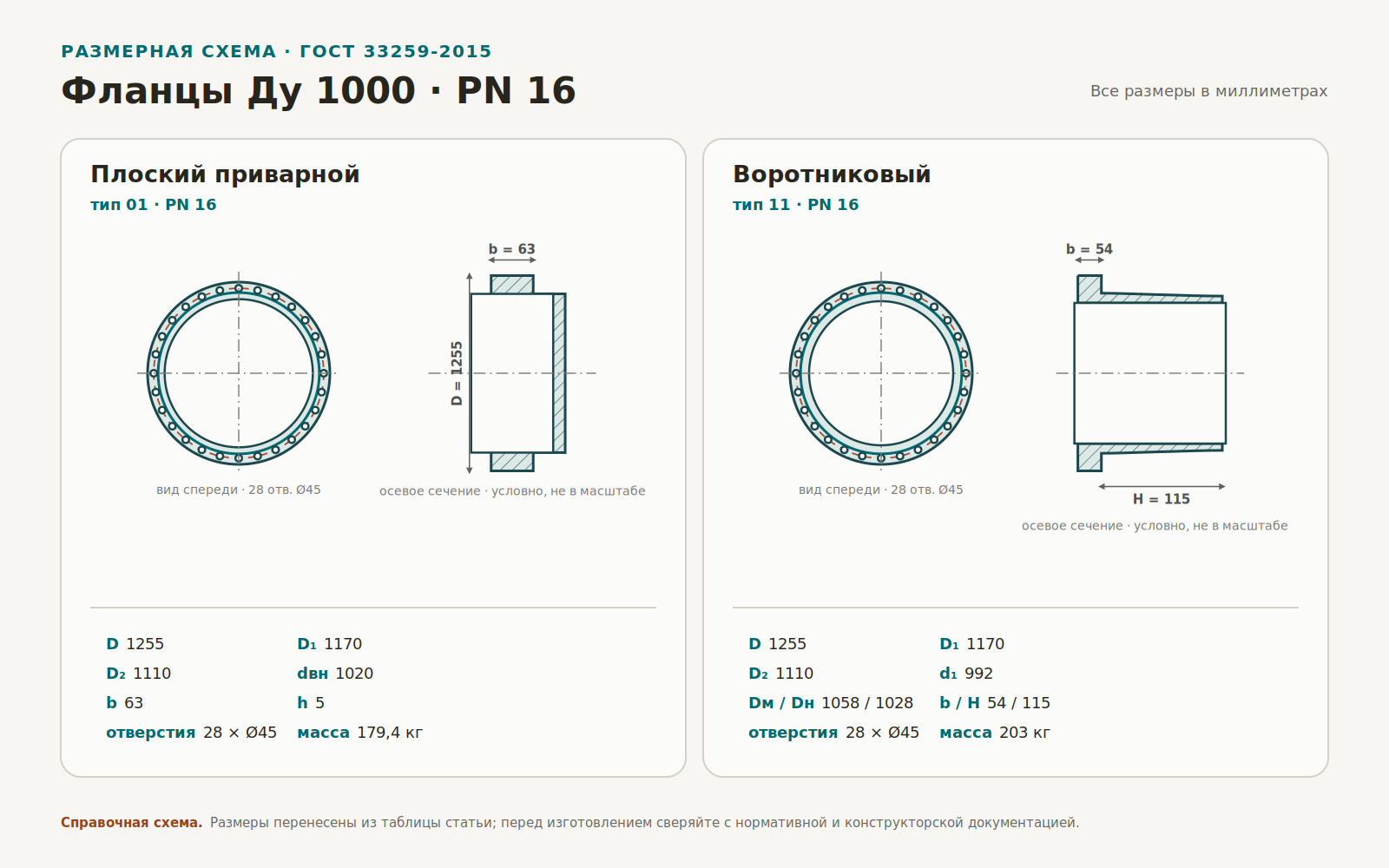

Чертёж плоского и воротникового фланца Ду 1000 PN 16 с основными размерами

Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 1000, PN 16. Справочные размеры в миллиметрах.

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).

Частые вопросы

Чем DN 1000 отличается от Ду 1000?
Ничем — это два обозначения одного и того же параметра, номинального (условного) диаметра трубопроводного элемента. DN (Diameter Nominal) — международное обозначение по стандартам ISO и DIN/EN, а Ду (условный диаметр) — его аналог, принятый в российских и межгосударственных стандартах, включая ГОСТ 33259-2015. Оба обозначения для типоразмера 1000 мм относятся к одному и тому же ряду фланцев и взаимозаменяемы при чтении технической документации.
