Фланец стальной Ду 1200 относится к крупноразмерному ряду и служит для разъёмного соединения труб, монтажа арматуры и присоединения оборудования на трубопроводах большого диаметра. Для этого Ду выпускают плоское приварное и воротниковое приварное встык исполнения. Отдельно как переходное решение с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру используется прижимной фланец под ПЭ-втулку, но для Ду 1200 его параметры источник не приводит.
Прямого описания сфер применения на странице-источнике для Ду 1200 не приведено; по аналогии с соседними крупными типоразмерами такой фланец используют при монтаже трубопроводной арматуры и создании разъёмных соединений на линиях большого диаметра.
Как и на Ду 900-1000, для Ду 1200 по ГОСТ 33259-15 предусмотрено только исполнение уплотнительной поверхности B (1) с соединительным выступом, а размерный ряд на остальные восемь исполнений стандартом не предусмотрен. Число болтовых отверстий n постоянно и равно 32 на всех строках таблицы, независимо от типа фланца и значения PN.
Заметная особенность Ду 1200 в том, что в колонке «Болт» по всем строкам таблицы источника стоит прочерок: соединение на этом типоразмере предусматривает только шпильки, обычные болты в источнике не указаны ни для одной строки. Диаметр отверстия d отв. растёт вместе с номинальным давлением, от 33 мм при PN 6 до 78 мм при PN 63 у воротникового исполнения, а ряд плоских фланцев в таблице обрывается на PN 16.
Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 1295 | 39 | 1400 | 1220 | - | - | - | 5 | 33 | 32 | 1340 | 99 | - | М30×170 |
| 10 | 1330 | 56 | 1455 | 1220 | - | - | - | 5 | 39 | 32 | 1380 | 197,4 | - | М36×220 | |
| 16 | 1330 | 76 | 1485 | 1220 | - | - | - | 5 | 52 | 32 | 1390 | 298 | - | М48×290 | |
| Воротниковый (11) | 6 | 1295 | 28 | 1400 | 1192 | 1248 | 1228 | 75 | 5 | 33 | 32 | 1340 | 111 | - | М30×140 |
| 10 | 1330 | 38 | 1455 | 1192 | 1256 | 1228 | 95 | 5 | 39 | 32 | 1380 | 180 | - | М36×180 | |
| 16 | 1330 | 56 | 1485 | 1192 | 1262 | 1228 | 130 | 5 | 52 | 32 | 1390 | 285 | - | М48×240 | |
| 25 | 1350 | 67 | 1525 | 1192 | - | 1228 | 165 | 5 | 56 | 32 | 1420 | 388 | - | М52×280 | |
| 40 | 1380 | 85 | 1575 | 1195 | - | 1228 | 255 | 5 | 62 | 32 | 1460 | 691 | - | М56×320 | |
| 63 | 1380 | 100 | 1665 | 1185 | - | 1228 | 320 | 5 | 78 | 32 | 1530 | 1264 | - | М72×400 |
Редакторское примечание: у плоских фланцев таблица источника обрывается на PN 16, строка PN 25 отсутствует; в колонке «Болт» по всем строкам указан прочерок. Приведено без восстановления недостающих данных.
Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

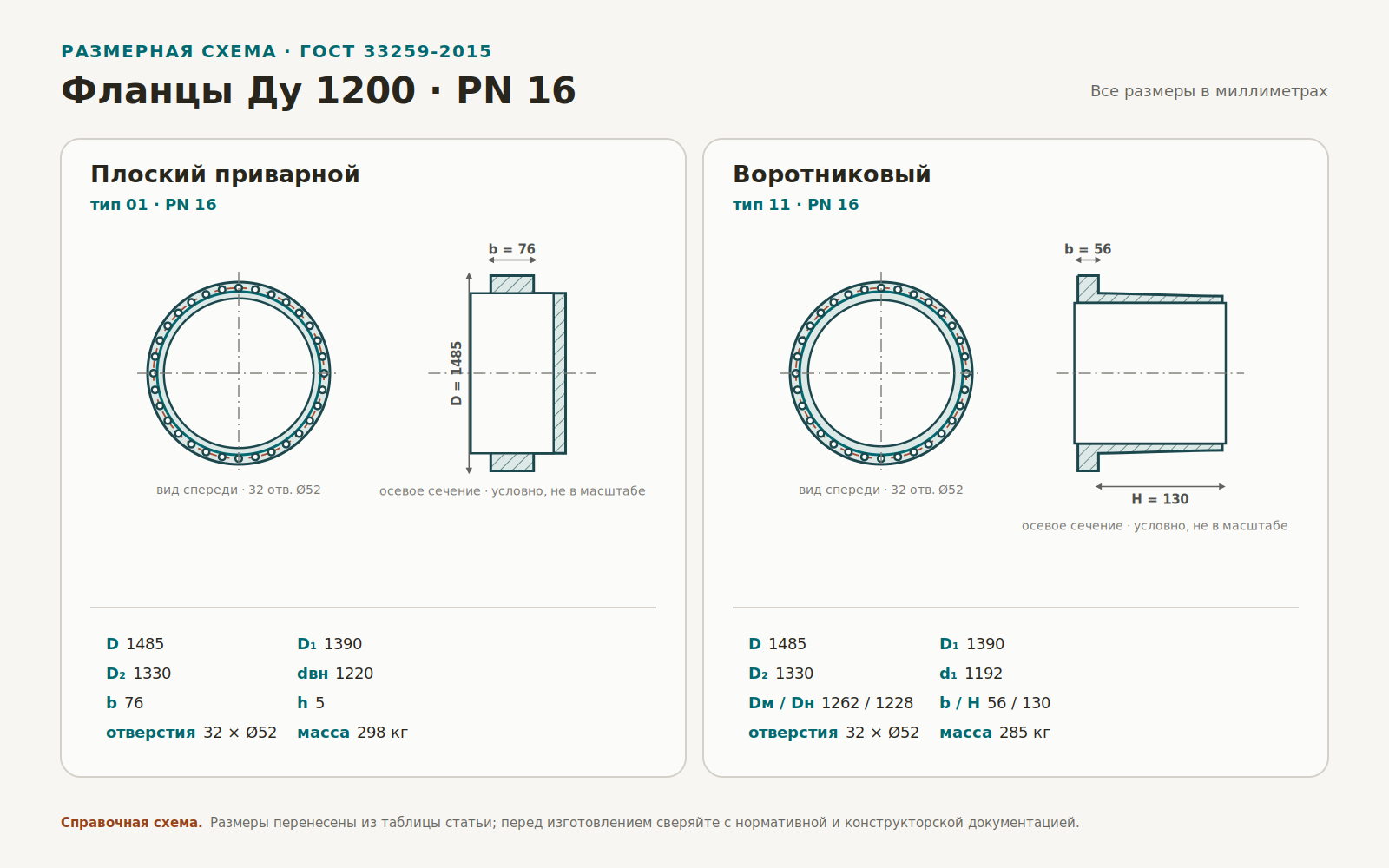

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).
Чем отличается DN 1200 от Ду 1200?
Ничем по сути — это два обозначения одного и того же номинального (условного) диаметра 1200 мм. DN (Diamètre Nominal / Nominal Diameter) — международное обозначение по ИСО 6708 и ГОСТ 28338-89, а Ду («диаметр условный») — традиционное российское/советское обозначение того же параметра. Оба являются безразмерными числовыми характеристиками типоразмера, приблизительно соответствующими внутреннему диаметру, и не равны точному физическому размеру. В современных ГОСТах, включая ГОСТ 33259-2015, оба обозначения используются как взаимозаменяемые.
