Фланцы стальные Ду 125 ГОСТ 33259-2015

Сортировка:

Вид:

Типы фланцев Ду 125

Плоский приварной (тип 01) — крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на PN 6–25. Экономичное решение для трубопроводов воды, пара и нейтральных сред.

Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Выпускается до PN 160. Применяется при повышенном давлении, температурных перепадах и вибрации.

Прижимной под ПЭ втулку (накидной, расточенный) — не приваривается к трубе и не контактирует со средой. Надевается на бурт наплавленной ПЭ втулки и стягивает соединение болтами. Выпускается на PN 10 под ПЭ трубу Дн 140 мм, служит для перехода полиэтиленовых (ПНД/ПЭ) трубопроводов на стальную арматуру.

Где применяется фланец Ду 125 и его особенности

Ду 125 — средний типоразмер для магистральных линий. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 125 составляет 133 мм — это учитывают при подборе внутреннего диаметра фланца.

Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.

Ду 125 по всему ряду имеет 8 болтовых отверстий. Плоский фланец выпускают до PN 25 при dвн 135 мм, воротниковый — до PN 160 с внутренним диаметром под приварку 112–121 мм. При повышении давления наружный диаметр растёт с 235 до 310 мм, а крепёж — до М30. Для ПНД/ПЭ трубопровода предлагается прижимной фланец под ПЭ втулку (Дн трубы 140 мм).

Размеры плоских, воротниковых и прижимных фланцев Ду 125 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 125

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Вес	Болт	Шпилька
Плоский (01)	6	178	20	235	135	–	–	–	3	18	8	220	3,88	М16×70	М16×90
	10	184	24	245	135	–	–	–	3	18	8	210	5,4	М16×80	М16×100
	16	184	28	245	135	–	–	–	3	18	8	210	6,38	М16×80	М16×100
	25	184	30	270	135	–	–	–	3	26	8	220	8,26	М24×100	М24×130
Воротниковый (11)	6	178	18	235	121	148	135	43	3	18	8	200	4,66	М16×70	М16×90
	10	184	22	245	121	156	135	60	3	18	8	210	6,76	М16×80	М16×90
	16	184	22	245	121	156	135	60	3	18	8	210	6,76	М16×80	М16×90
	25	184	26	270	121	160	135	68	3	26	8	220	9,45	М24×100	М24×120
	40	184	28	270	120	160	135	68	3	26	8	220	10,2	–	М24×120
	63	184	36	295	118	172	135	98	3	30	8	240	17,1	–	М27×150
	100	184	42	310	112	180	135	115	3	33	8	250	23,3	–	М30×170
	160	184	44	310	112	180	135	118	3	33	8	250	24,9	–	М30×180
Прижимной под ПЭ втулку	10 (Дн 140)	–	22	245	140	–	–	–	–	18	8	210	4,91	–	–

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под ПЭ втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

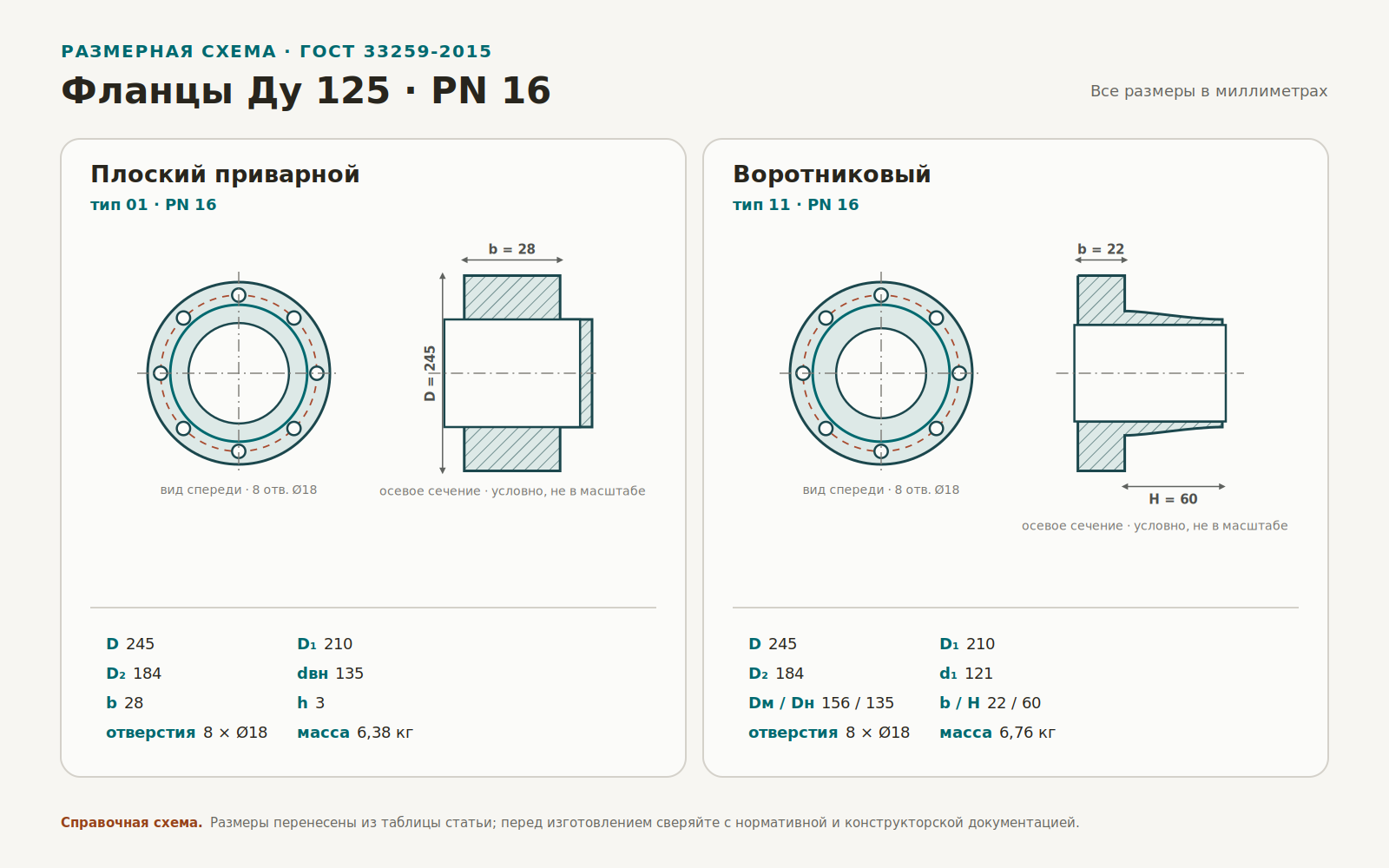

Чертёж фланца Ду 125

Чертёж плоского и воротникового фланца Ду 125 PN 16 с основными размерами

Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 125, PN 16. Справочные размеры в миллиметрах.

[ЧЕРТЁЖ: изображение с обозначениями D, D₁, D₂, dвн, b, h, H, Dм]

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.

Частые вопросы

Чем отличается DN 125 от Ду 125?
Это одно и то же обозначение условного прохода 125 мм — DN (Diameter Nominal) применяется в международных стандартах EN/ISO, а Ду (условный диаметр) — в отечественной нормативной документации, включая ГОСТ 33259-2015. Разницы в размерах или технических характеристиках между ними нет — это просто разноязычные варианты одного параметра.
