Фланцы стальные Ду 15 ГОСТ 33259-2015

Сортировка:

Вид:

Типы фланцев Ду 15

Плоский приварной (тип 01) — приваривается к трубе угловыми швами. По ГОСТ 33259-2015 для Ду 15 применяется в диапазоне PN 1–25, а плоские фланцы типов 01 и 02 допускаются только для температуры не ниже −40 °С.

Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Для Ду 15 применяется в более широком диапазоне давлений — вплоть до PN 250, поэтому используется там, где важны повышенная прочность соединения, устойчивость к температурным перепадам и вибрации.

Где применяется фланец Ду 15

Ду 15 — это условный проход, а не фактический измеренный диаметр детали. Фланцы Ду 15 применяют в системах водоснабжения, отопления, ГВС, на обвязке арматуры и насосов, а также в технологических трубопроводах.

При давлении свыше PN 25 или температуре среды выше 300 °С ГОСТ рекомендует применять именно фланцы типа 11, а не плоские.

Размеры фланцев Ду 15 по ГОСТ 33259-2015

Размеры приведены в миллиметрах, масса — в килограммах. Перед заказом размеры сверяют с действующей редакцией ГОСТ 33259-2015 и с параметрами ответного фланца.

Таблица 1. Размеры фланцев Ду 15

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Масса	Болт	Шпилька
Плоский (01)	6	40	12	80	19	–	–	–	2	11	4	55	0,33	М10×50	М10×60
	10	47	14	95	19	–	–	–	2	14	4	65	0,51	М12×50	М12×65
	16	47	14	95	19	–	–	–	2	14	4	65	0,61	М12×55	М12×70
	25	47	16	95	19	–	–	–	2	14	4	65	0,71	М12×60	М12×70
Воротниковый (11)	6	40	12	80	19	28	19	30	2	11	4	55	0,40	М10×50	М10×60
	10	47	12	95	12	30	19	35	2	14	4	65	0,58	М12×50	М12×60
	16	47	14	95	12	30	19	35	2	14	4	65	0,68	М12×60	М12×70
	25	47	16	95	12	30	19	35	2	14	4	65	0,80	М12×60	М12×70
	40	47	16	95	12	30	19	35	2	14	4	65	0,80	–	М12×70
	63	47	18	105	12	38	19	48	2	14	4	75	1,15	–	М12×80
	100	47	20	105	12	38	19	48	2	14	4	75	1,27	–	М12×80
	160	47	20	105	12	48	26	52	2	14	4	75	1,27	–	М12×80

Обозначения: D — наружный диаметр; D₁ — диаметр окружности центров болтовых отверстий; D₂ — диаметр уплотнительной поверхности; dвн — внутренний диаметр; Dм — диаметр у основания воротника; Dₙ — диаметр шейки; H — высота воротникового фланца; b — толщина фланца; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

Чертёж фланца Ду 15

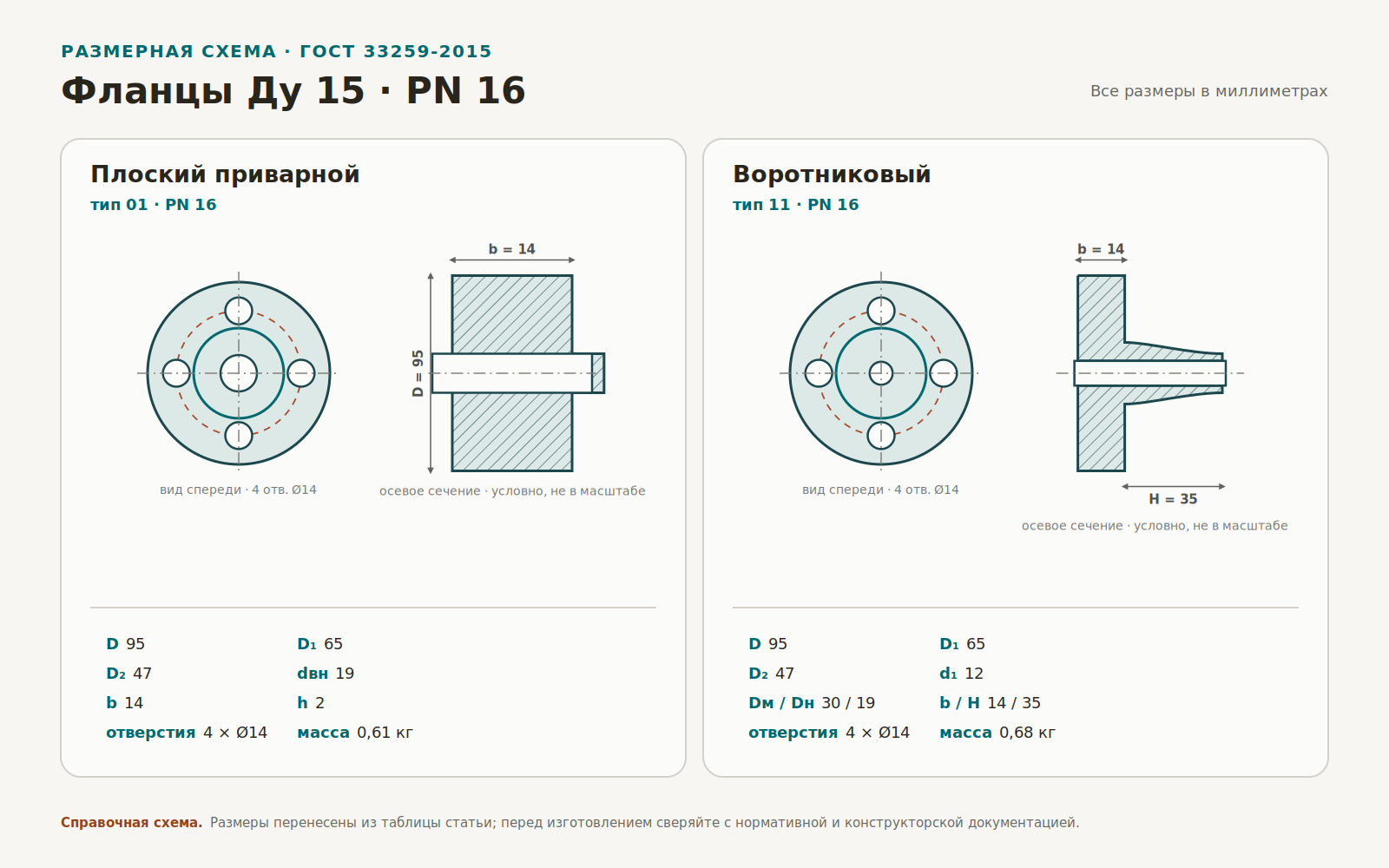

Чертёж плоского и воротникового фланца Ду 15 PN 16 с основными размерами

Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 15, PN 16. Справочные размеры в миллиметрах.

[ЧЕРТЁЖ: изображение с обозначениями D, D₁, D₂, dвн, b, h, H, Dм]

Буквенные обозначения на чертеже соответствуют колонкам таблицы. При одинаковом PN плоский и воротниковый фланцы имеют одинаковые присоединительные размеры по D, D₁, n и d отв., но различаются конструкцией приварочной части.

Частые вопросы

Чем отличается DN 15 от Ду 15

Ничем по сути: DN 15 и Ду 15 обозначают один и тот же номинальный размер. DN — международное обозначение nominal diameter, а Ду — русскоязычное обозначение условного прохода, которое исторически широко используется в технической документации и каталогах.

Когда выбирать тип 11 вместо типа 01

Тип 11 обычно выбирают при более высоких нагрузках, повышенном давлении, температурных перепадах и вибрации. Кроме того, по ГОСТ плоские фланцы не применяют при PN свыше 25 и при температуре среды выше 300 °С — в таких случаях применяют воротниковые.
