Фланец стальной Ду 150 нужен для разъёмного стыка труб условным проходом 150 мм, присоединения запорной арматуры, насосов и оборудования. Для Ду 150 на странице собраны три исполнения — плоский приварной (тип 01), воротниковый приварной встык (тип 11) и прижимной под ПЭ втулку.
Ду 150 — один из наиболее распространённых магистральных типоразмеров. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 150 составляет 159 мм — это учитывают при подборе внутреннего диаметра фланца.
Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.
У Ду 150 число отверстий n равно 8 до PN 63 и увеличивается до 12 при PN 100 и выше. Плоский фланец рассчитан до PN 25 (dвн 161 мм), воротниковый — до PN 160. С ростом давления наружный диаметр увеличивается с 260 до 350 мм, а крепёж — от М16 до М30. Под ПНД/ПЭ трубу доступен прижимной фланец под ПЭ втулку (Дн трубы 160 мм).
Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 202 | 20 | 260 | 161 | – | – | – | 3 | 18 | 8 | 225 | 4,65 | М16×70 | М16×90 |
| 10 | 212 | 24 | 280 | 161 | – | – | – | 3 | 22 | 8 | 240 | 6,97 | М20×90 | М20×110 | |
| 16 | 212 | 28 | 280 | 161 | – | – | – | 3 | 22 | 8 | 240 | 8,2 | М20×90 | М20×110 | |
| 25 | 212 | 30 | 300 | 161 | – | – | – | 3 | 26 | 8 | 250 | 10,5 | М24×100 | М24×130 | |
| Воротниковый (11) | 6 | 202 | 18 | 260 | 146 | 172 | 161 | 46 | 3 | 18 | 8 | 225 | 5,85 | М16×70 | М16×90 |
| 10 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 22 | 8 | 240 | 8,3 | М20×80 | М20×100 | |
| 16 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 18 | 8 | 240 | 8,3 | М20×80 | М20×100 | |
| 25 | 212 | 28 | 300 | 146 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 12,6 | М24×100 | М24×130 | |
| 40 | 212 | 30 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 13,2 | – | М24×130 | |
| 63 | 212 | 38 | 340 | 142 | 206 | 161 | 108 | 3 | 33 | 8 | 280 | 25,4 | – | М30×160 | |
| 100 | 212 | 46 | 350 | 136 | 214 | 161 | 128 | 3 | 33 | 12 | 290 | 32,9 | – | М30×180 | |
| 160 | 212 | 50 | 350 | 136 | 214 | 161 | 133 | 3 | 33 | 12 | 290 | 35 | – | М30×190 | |
| Прижимной под ПЭ втулку | 10 (Дн 160) | – | 24 | 280 | 160 | – | – | – | – | 22 | 8 | 240 | 6,93 | – | – |

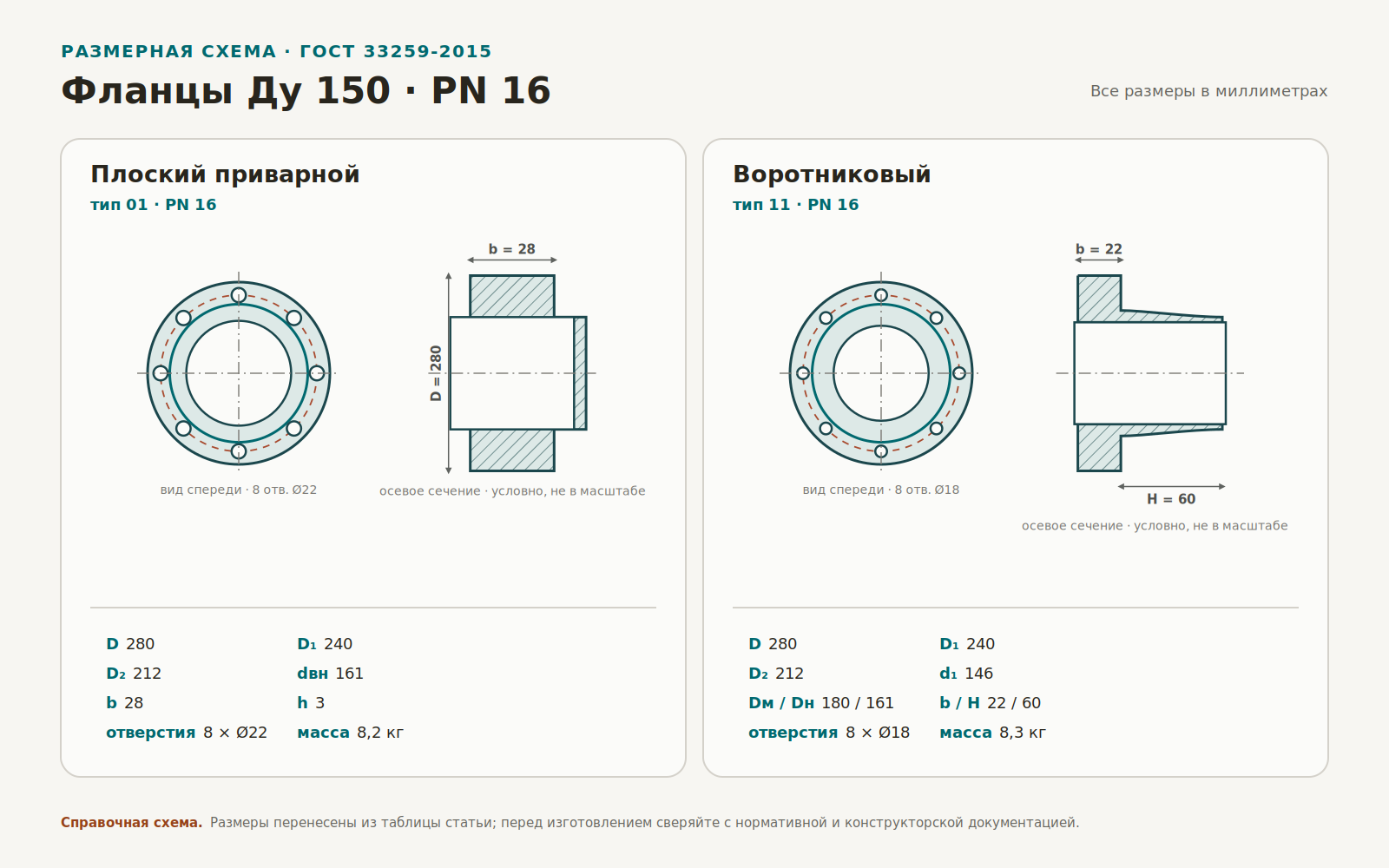

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под ПЭ втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.
Буквенные обозначения на чертежах соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.
Это одно и то же обозначение условного прохода — 150 мм. DN (Diametre Nominal) — международное обозначение по стандартам ISO/EN, Ду (условный диаметр) — российское/советское обозначение по ГОСТ. При переходе на межгосударственный ГОСТ 33259-2015 (гармонизированный с ISO 7005-1) в документации закрепилось написание DN, но в русскоязычной практике по-прежнему широко используют Ду — оба варианта равнозначны и взаимозаменяемы.
Да, если у них совпадают PN, диаметр окружности болтов D₁, число и диаметр отверстий, а также исполнение уплотнительной поверхности — присоединительные размеры у обоих типов идентичны.
При PN 100 и выше нагрузка на болтовое соединение растёт, поэтому стандарт увеличивает число крепёжных отверстий с 8 до 12, сохраняя диаметр болтов М30.
