Типы фланцев Ду 20

Плоский приварной (тип 01) — крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на рабочее давление 1–25 бар (PN 1–25). Экономичное решение для трубопроводов воды, пара и нейтральных сред.

Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Может применяться в системах с давлением до 25 МПа (PN 250). Применяется при повышенном давлении, температурных перепадах и вибрации.

Где применяется фланец Ду 20 и его особенности

Ду 20 — малый типоразмер для приборной обвязки и вспомогательных линий. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 20 составляет 26,8 мм — это учитывают при подборе внутреннего диаметра фланца.

Стальные фланцы Ду 20 выпускаются из углеродистой и легированной стали по ГОСТ 33259-15 и используются на магистральных и технических линиях в местах стыковки труб, арматуры и патрубков, в том числе в водоснабжении, отоплении и ГВС, газоснабжении, пожаротушении, при подключении задвижек, клапанов, затворов, кранов и насосов, а также на химических, пищевых и нефтегазовых производствах. Рабочий диапазон температур — от -70 до +300 °С.

Число болтовых отверстий n у Ду 20 равно 4 во всём приведённом ряду давлений. У плоского фланца наружный диаметр D — от 90 мм (PN 6) до 105 мм (PN 10–25), а внутренний диаметр dвн — 26 мм. Воротниковый при PN 63 и выше переходит на увеличенный D (125 мм) и крепёж М16.

Размеры плоских и воротниковых фланцев Ду 20 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 20

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Вес	Болт	Шпилька
Плоский (01)	6	50	14	90	26	–	–	–	2	11	4	65	0,53	М10×50	М10×60
	10	58	14	105	26	–	–	–	2	14	4	75	0,75	М10×60	М12×60
	16	58	16	105	26	–	–	–	2	14	4	75	0,86	М10×60	М12×70
	25	58	18	105	26	–	–	–	2	14	4	75	0,98	М10×60	М12×70
Воротниковый (11)	6	50	12	90	18	36	26	32	2	11	4	65	0,53	М10×50	М10×60
	10	58	14	105	18	38	26	38	2	14	4	75	0,87	М12×60	М12×70
	16	58	14	105	18	38	26	38	2	14	4	75	0,87	М12×60	М12×70
	25	58	16	105	18	38	26	36	2	14	4	75	0,99	М12×60	М12×70
	40	58	16	105	18	38	26	36	2	14	4	75	0,99	–	М12×70
	63	58	20	125	18	48	26	56	2	18	4	90	1,81	–	М16×90
	100	58	22	125	18	48	26	53	2	18	4	90	2,5	–	М16×90
	160	58	22	125	18	48	26	58	2	18	4	90	2,08	–	М16×100

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр; Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

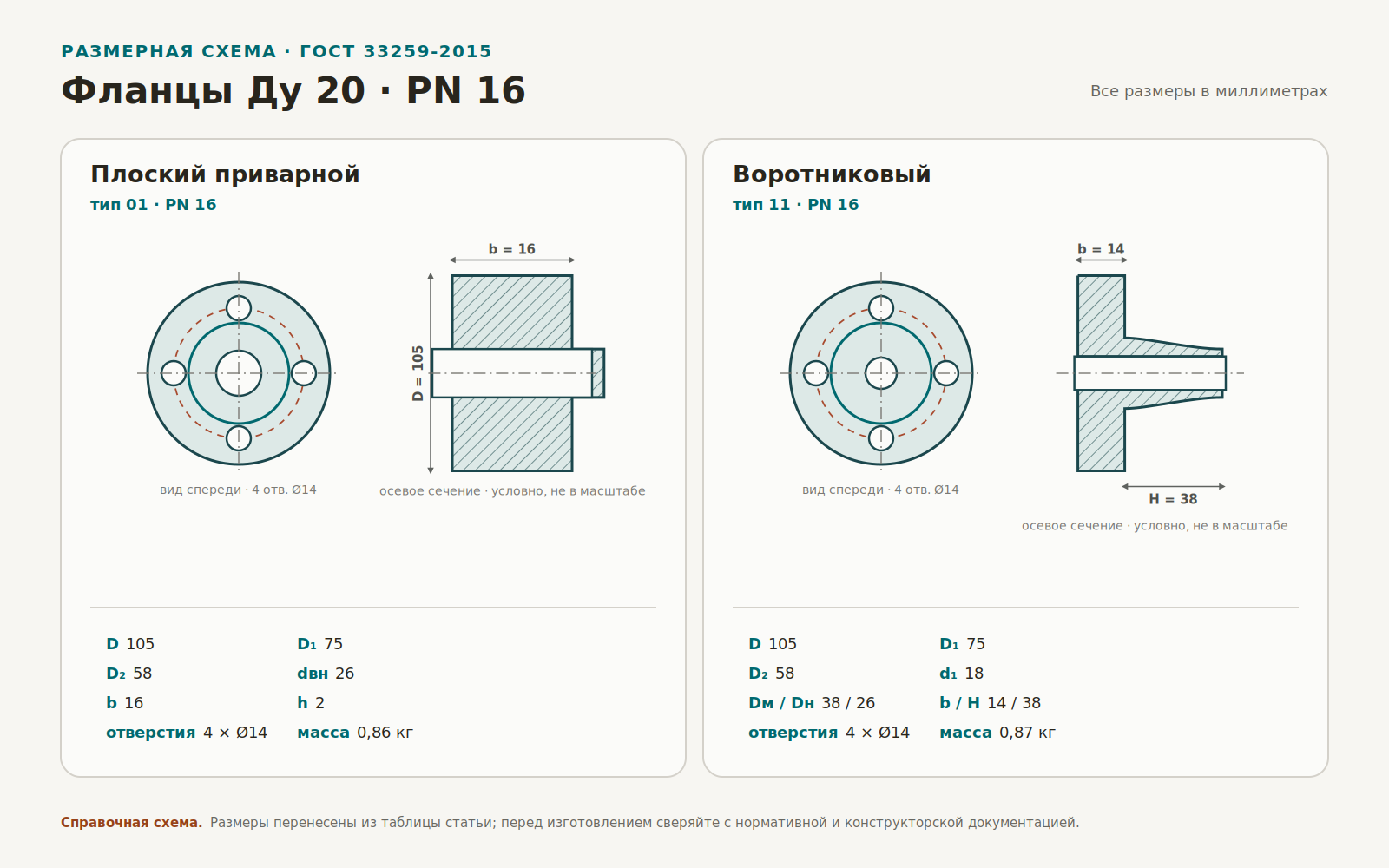

Чертёж фланца Ду 20

Чертёж плоского и воротникового фланца Ду 20 PN 16 с основными размерами

Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 20, PN 16. Справочные размеры в миллиметрах.

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H).

Частые вопросы

Чем отличается DN 20 от Ду 20?

Ничем — это обозначения одного и того же типоразмера. Ду (Ду20) — русскоязычная аббревиатура от «диаметр условный», принятая в старых советских ГОСТах (12820–12822-80). DN (Diamètre Nominal / Nominal Diameter) — международное обозначение того же параметра, применяемое в ГОСТ 33259-2015 и в европейских/международных стандартах (ISO 7005, EN 1092-1). Оба обозначения не задают точный физический размер отверстия, а указывают типоразмер присоединения, по которому подбираются согласованные размеры трубы, фланца и арматуры.
