Фланцы стальные Ду 250 ГОСТ 33259-2015

Сортировка:

Вид:

Типы фланцев Ду 250

Плоский приварной (тип 01): крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на PN 6-25.

Воротниковый приварной встык (тип 11): имеет коническую шейку и приваривается встык. Базовый ряд ГОСТ 33259-15 для Ду 250 — до PN 160, отдельные производители дополнительно предлагают PN 200 и PN 250. Применяется при повышенном давлении, температурных перепадах и вибрации.

Прижимной под ПЭ втулку: рассматривается как вариант перехода с полиэтиленовых (ПНД/ПЭ) трубопроводов на стальную арматуру; не приваривается к трубе и не контактирует со средой, а стягивает соединение болтами. Точные параметры для Ду 250 источник не подтверждает.

Где применяется фланец Ду 250 и его особенности

Условный проход 250 мм используют на магистральных и технологических трубопроводах для стыковки труб, арматуры и патрубков. Значение Ду задаёт типоразмер линии, по которому согласуют трубу, арматуру и ответный фланец, а не точный размер трубы.

Число болтовых отверстий n для Ду 250 составляет 12 при PN 6-160 и увеличивается до 16 при PN 200 и PN 250. Диаметр отверстия d отв. растёт с давлением: от 18 мм при PN 6 до 56 мм при PN 200.

Размеры плоских и воротниковых фланцев Ду 250 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 250

Тип	PN	D₂	b	D	dвн	Dм	Dₙ	H	h	d отв.	n	D₁	Вес	Болт	Шпилька
Плоский (01)	6	312	23	370	273	-	-	-	3	18	12	335	7,7	М16×80	М16×90
	10	32	26	390	273	-	-	-	3	22	12	350	10,7	М20×90	М20×110
	16	32	31	405	273	-	-	-	3	26	12	355	14,5	М24×100	М24×130
	25	335	34	425	273	-	-	-	3	30	12	370	18,9	М27×120	М27×150
Воротниковый (11)	6	312	21	370	254	288	278	53	3	18	12	335	12,3	М16×80	М16×90
	10	320	24	390	254	290	278	63	3	22	12	350	14,6	М20×80	М20×110
	16	320	26	405	254	292	278	68	3	26	12	355	17,4	М24×100	М24×120
	25	335	32	425	254	300	278	78	3	30	12	370	25,7	М27×110	М27×140
	40	345	42	445	252	310	278	101	3	33	12	385	37,6	-	М30×170
	63	345	48	470	246	316	278	118	3	39	12	400	53,8	-	М36×200
	100	345	60	500	236	340	278	163	3	39	12	430	85,4	-	М36×220
	160	345	68	500	236	340	278	168	3	39	12	430	94,4	-	М36×240
	200	-	-	670	254	-	-	303	-	56	16	572	314,5–318	-	М52
	250	-	-	585	234,5	-	-	215	-	48	16	490	190	-	М48

Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

Чертёж фланца Ду 250

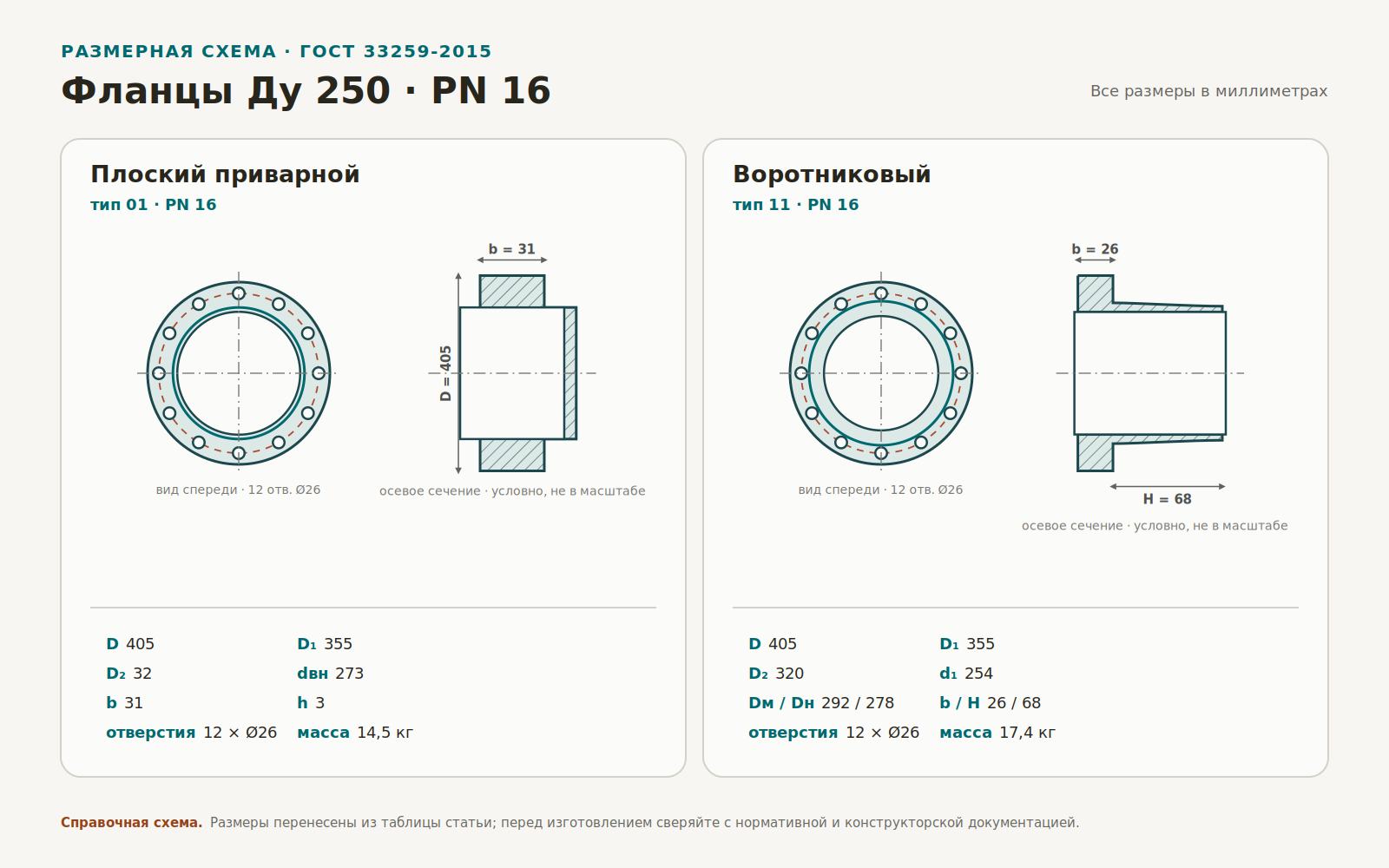

Чертёж плоского и воротникового фланца Ду 250 PN 16 с основными размерами

Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 250, PN 16. Справочные размеры в миллиметрах.

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).

Частые вопросы

Чем отличается DN 250 от Ду 250?

Ничем по сути — это одно и то же значение условного прохода 250 мм, только в разных системах обозначений. Ду («диаметр условный») — традиционное российское/советское обозначение по ГОСТ 28338-89, а DN (Nominal Diameter) — международный аналог, применяемый в стандартах ISO 6708, EN и ГОСТ 33259-2015. Числовые значения DN и Ду совпадают и обозначают один и тот же типоразмер, при этом ни то, ни другое не является точным физическим размером трубы — это условная, безразмерная категория для подбора совместимых деталей трубопровода.
