Фланец плоский стальной приварной 300-25-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру25 из стали 20 это 2,5 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типораз...
Фланец плоский стальной приварной 300-16-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду300 Ру16 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно ра...
Фланец плоский стальной приварной 300-10-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 300-6-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру6 из стали 20 это 0,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типоразм...
Фланец плоский стальной приварной 300-25-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру25 из стали 09Г2С это 2,5 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец плоский стальной приварной 300-16-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду300 Ру16 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку...
Фланец плоский стальной приварной 300-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 300-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру6 из стали 09Г2С это 0,6 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типор...
Фланец плоский стальной приварной 300-2,5-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду300 Ру2,5 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладк...
Фланец плоский стальной приварной 300-25-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец Ду300 Ру25 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а уз...
Фланец плоский стальной приварной 300-16-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 300-10-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру10 из стали 12Х18Н10Т это 1,0 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают...
Фланец плоский стальной приварной 300-6-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец Ду300 Ру6 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узе...
Фланец воротниковый стальной приварной встык 300-10-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду300 Ру10 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 300-16-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 300-25-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду300 Ру25 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 300-40-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду300 Ру40 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 300-63-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 300-100-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 300-160-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду300 Ру160 из стали 20 это 16,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения з...
Ду 300 — типоразмер стального фланца с номинальным диаметром 300, применяемый для разъёмного соединения труб, присоединения трубопроводной арматуры, насосов и другого оборудования. В каталоге представлены два типа: плоский приварной и приварной встык (воротниковый), с размерами для разных значений номинального давления PN.
Фланцы Ду 300 применяют для соединения труб и присоединения трубопроводной арматуры и оборудования на технологических и магистральных трубопроводах. Номинальный диаметр — это не точный внутренний диаметр трубы, а условная числовая характеристика присоединяемых элементов трубопроводной системы.
Количество крепёжных отверстий зависит от номинального давления: для приведённых фланцев предусмотрено 12 отверстий при PN 6–16 и 16 отверстий при PN 25–160. При подборе ответного фланца необходимо сверять не только Ду, но и PN, тип и ряд присоединительных размеров.
Диаметр крепёжных отверстий также зависит от PN: от 22 мм для PN 6 и PN 10 до 45 мм для приварного встык фланца PN 100 и PN 160.
Размеры приведены в миллиметрах по предпочтительному ряду 1 ГОСТ 33259-2015. Масса указана в килограммах и является расчётной. Перед заказом и монтажом необходимо сверить параметры с действующей редакцией стандарта, документацией изготовителя и ответным фланцем.
| Тип | PN | D2 | b | D | dвн | Dм | Dн | H | h | d отв. | n | D1 | Расчётная масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 365 | 24 | 435 | 325 | — | — | — | 4 | 22 | 12 | 395 | 10,3 |
| Плоский (01) | 10 | 370 | 28 | 440 | 325 | — | — | — | 4 | 22 | 12 | 400 | 12,9 |
| Плоский (01) | 16 | 370 | 32 | 460 | 325 | — | — | — | 4 | 26 | 12 | 410 | 17,8 |
| Плоский (01) | 25 | 390 | 36 | 485 | 325 | — | — | — | 4 | 30 | 16 | 430 | 24,0 |
| Приварной встык (11) | 6 | 365 | 22 | 435 | 303 | 340 | 330 | 54 | 4 | 22 | 12 | 395 | 14,8 |
| Приварной встык (11) | 10 | 370 | 26 | 440 | 303 | 345 | 330 | 64 | 4 | 22 | 12 | 400 | 19,3 |
| Приварной встык (11) | 16 | 370 | 28 | 460 | 303 | 346 | 330 | 70 | 4 | 26 | 12 | 410 | 22,8 |
| Приварной встык (11) | 25 | 390 | 36 | 485 | 303 | 352 | 330 | 84 | 4 | 30 | 16 | 430 | 33,3 |
| Приварной встык (11) | 40 | 410 | 46 | 510 | 301 | 368 | 330 | 116 | 4 | 33 | 16 | 450 | 57,1 |
| Приварной встык (11) | 63 | 410 | 54 | 530 | 294 | 370 | 330 | 124 | 4 | 39 | 16 | 460 | 74,6 |
| Приварной встык (11) | 100 | 410 | 70 | 585 | 284 | 400 | 330 | 184 | 4 | 45 | 16 | 500 | 128,4 |
| Приварной встык (11) | 160 | 410 | 78 | 585 | 284 | 400 | 330 | 189 | 4 | 45 | 16 | 500 | 141,0 |
Обозначения: D — наружный диаметр; D1 — диаметр окружности центров крепёжных отверстий; D2 — диаметр уплотнительной поверхности исполнения B; dвн — внутренний диаметр; Dм — наружный диаметр воротника у основания; Dн — наружный диаметр шейки; H — высота приварного встык фланца; b — толщина фланца; h — высота соединительного выступа; d отв. — диаметр крепёжного отверстия; n — количество отверстий.

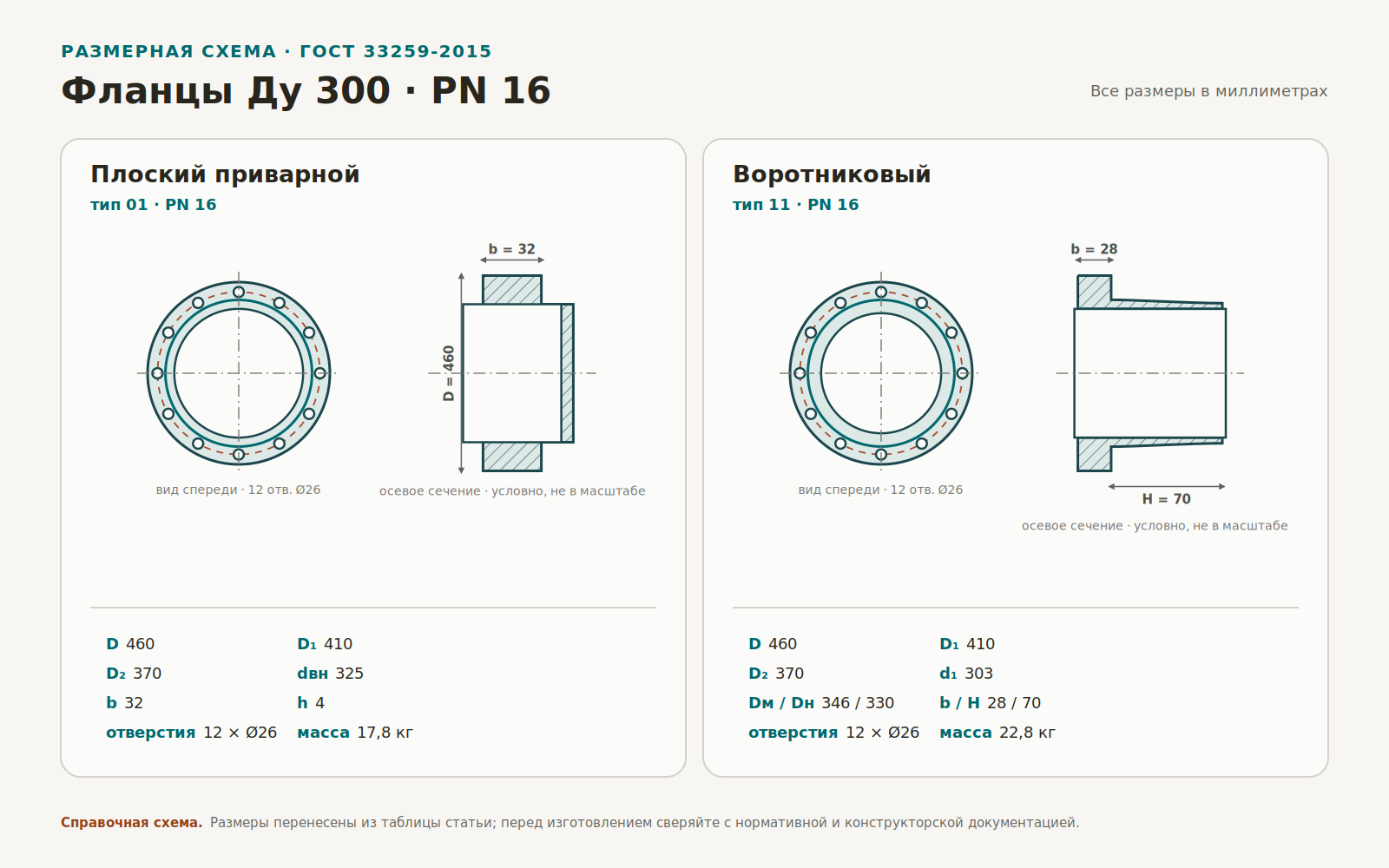

Буквенные обозначения на чертеже соответствуют колонкам таблицы. У плоского и приварного встык фланцев при одинаковом PN совпадают основные присоединительные размеры D, D1, n и d отв., поэтому они могут образовать ответную пару при совместимых уплотнительных поверхностях. Приварной встык фланец отличается наличием конического перехода.
В практическом смысле DN 300 и ДУ 300 обычно обозначают один номинальный типоразмер трубопровода или арматуры. Однако в действующей нормативной терминологии стандартизовано обозначение DN 300 — номинальный диаметр без единицы измерения. Обозначение Ду 300 — русскоязычная традиционная запись условного прохода, которая по-прежнему широко используется в каталогах и обиходе.
Число 300 не означает, что фактический внутренний диаметр любой присоединяемой трубы точно равен 300 мм. Реальный диаметр зависит от наружного диаметра трубы, толщины стенки и применяемого стандарта.
Нет. Ду 300 — номинальный типоразмер. Фактический внутренний диаметр трубы определяется её наружным диаметром и толщиной стенки, поэтому может отличаться от 300 мм.
Нет. Для совместимости необходимо также учитывать PN, тип и ряд фланца, присоединительные размеры, уплотнительную поверхность, материал, прокладку и параметры рабочей среды. Длину и исполнение крепежа подбирают для конкретного фланцевого соединения, а не только по Ду.
