Фланцы стальные Ду 32 ГОСТ 33259-2015

Фланец стальной Ду 32 нужен для разъёмного стыка труб условным проходом 32 мм, присоединения запорной арматуры, насосов и оборудования. Для Ду 32 на странице собраны три исполнения — плоский приварной (тип 01), воротниковый приварной встык (тип 11) и прижимной под ПЭ втулку. Приведены размеры по номинальному давлению, чертёж и исполнения уплотнительной поверхности.

Типы фланцев Ду 32

• Плоский приварной (тип 01) — крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на PN 6–25. Экономичное решение для трубопроводов воды, пара и нейтральных сред.
• Воротниковый приварной встык (тип 11) — имеет коническую шейку и приваривается встык. Выпускается до PN 160. Применяется при повышенном давлении, температурных перепадах и вибрации.
• Прижимной под ПЭ втулку (накидной, расточенный) — не приваривается к трубе и не контактирует со средой. Надевается на бурт наплавленной ПЭ втулки и стягивает соединение болтами. Выпускается на PN 10 под ПЭ трубу Дн 40 мм, служит для перехода полиэтиленовых (ПНД/ПЭ) трубопроводов на стальную арматуру.

Где применяется фланец Ду 32 и его особенности

Ду 32 — типоразмер для распределительных и вспомогательных линий. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 32 составляет 42,3 мм — это учитывают при подборе внутреннего диаметра фланца.

Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.

Для Ду 32 во всём ряду сохраняется 4 болтовых отверстия. Плоский фланец выпускают до PN 25 при dвн 39 мм, воротниковый доступен до PN 160 с внутренним диаметром 31 мм. Начиная с PN 63 наружный диаметр растёт до 150 мм, а крепёж переходит на шпильки М20. Для полиэтиленовых линий есть прижимной фланец под ПЭ втулку (Дн трубы 40 мм).

Размеры плоских, воротниковых и прижимных фланцев Ду 32 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 32

Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под ПЭ втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

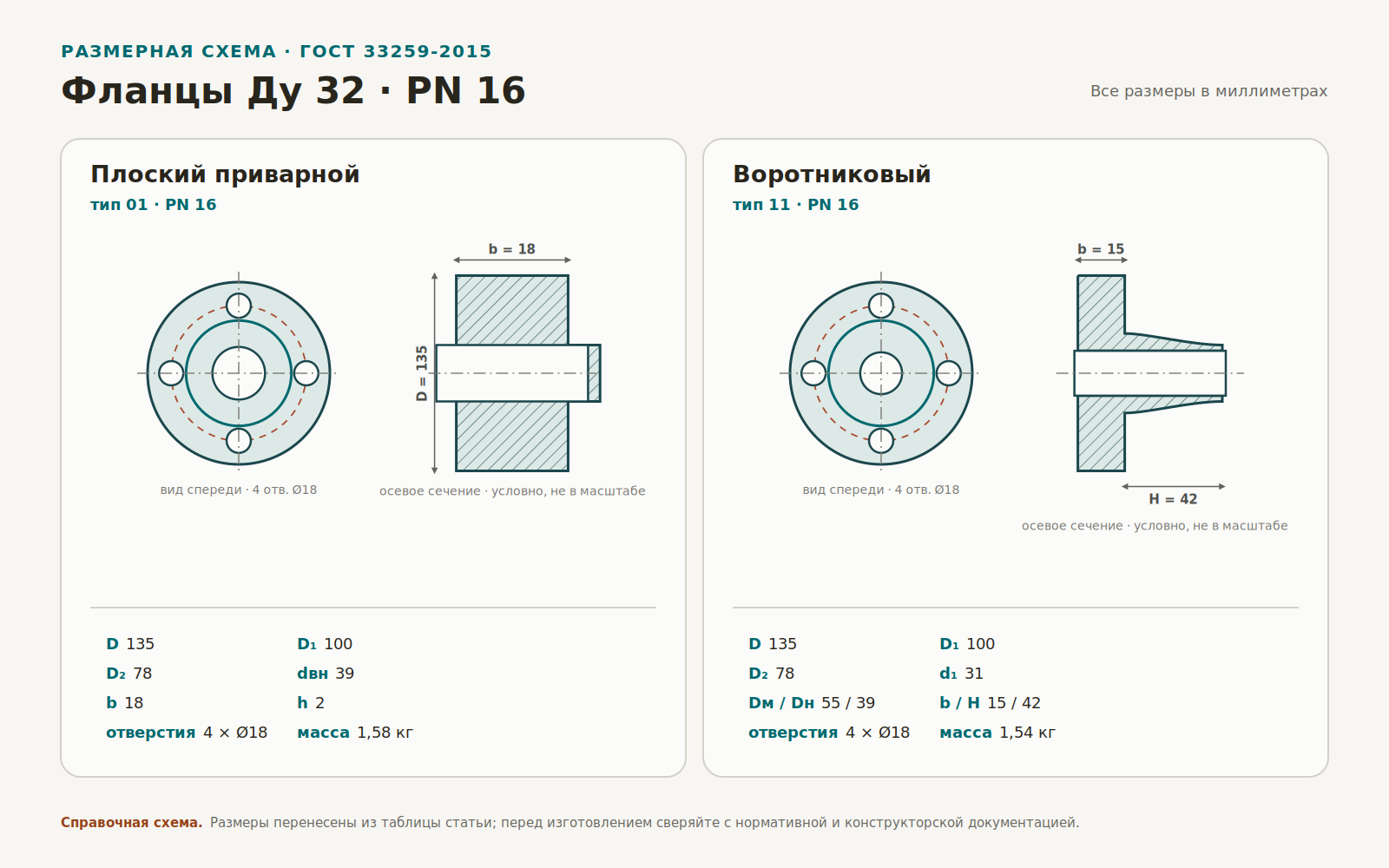

Чертёж фланца Ду 32

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.

Частые вопросы

Чем отличается DN 32 от Ду 32?

Ничем по сути — это обозначение одного и того же параметра: условного (номинального) проходного диаметра трубопровода 32 мм. DN (Diamètre Nominal / Nominal Diameter) — международное обозначение по ISO 6708 и ГОСТ 28338-89, а Ду (условный проход) — традиционное русскоязычное обозначение того же параметра из советских и российских ГОСТов. Оба варианта безразмерны и не равны точно ни наружному, ни внутреннему диаметру трубы — это округлённая до стандартного ряда величина. В современных спецификациях оба обозначения часто пишут вместе, например «DN 32 (Ду 32)».
