Фланец плоский стальной приварной 350-25-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 350-16-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру16 из стали 20 это 1,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типораз...
Фланец плоский стальной приварной 350-10-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду350 Ру10 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно ра...
Фланец плоский стальной приварной 350-6-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 350-16-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 350-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру10 из стали 09Г2С это 1,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец плоский стальной приварной 350-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду350 Ру6 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку,...
Фланец плоский стальной приварной 350-2,5-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 350-25-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру25 из стали 09Г2С это 2,5 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец воротниковый стальной приварной встык 350-10-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 350-16-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду350 Ру16 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 350-25-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру25 из стали 20 это 2,5 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 350-40-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру40 из стали 20 это 4,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 350-63-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду350 Ру63 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 350-100-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру100 из стали 20 это 10,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения з...
Фланец воротниковый стальной приварной встык 350-160-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 350-6-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду350 Ру6 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимост...
Фланец воротниковый стальной приварной встык 350-6-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру6 из стали 09Г2С это 0,6 МПа по давлению и от −70 до +425 °C по температуре. Эти значения з...
Фланец воротниковый стальной приварной встык 350-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду350 Ру10 из стали 09Г2С это 1,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения ...
Фланец воротниковый стальной приварной встык 350-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец стальной Ду 350 служит для разъёмного соединения труб условным проходом 350 мм, монтажа запорной арматуры и присоединения насосного оборудования на технологических и магистральных линиях. Под этот Ду выпускают два исполнения, плоское приварное и воротниковое приварное встык, каждое со своим рядом размеров по номинальному давлению. Отдельно как решение для перехода с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру существует прижимной фланец под ПЭ-втулку, но для Ду 350 его параметры источник не приводит.
Ду 350 применяют на магистральных и технологических трубопроводах для стыковки труб, арматуры и патрубков. Условный проход определяет типоразмер линии, по которому подбирают ответный фланец, прокладку и крепёж.
Для исполнений уплотнительной поверхности на Ду 350 действует различие по давлению: исполнения B (соединительный выступ) и J (шип) допускаются до PN 160 кгс/см², тогда как исполнения C, D, E, F, K, L, M допустимы только до PN 100 кгс/см².
Число болтовых отверстий n для Ду 350 составляет 12 либо 16 в зависимости от строки таблицы, а диаметр отверстия d отв. растёт с давлением. У воротникового фланца на PN 160 в таблице источника значения веса и крепежа (болт, шпилька) отсутствуют и обозначены прочерком, это ограничение самого источника.
Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 415 | 26 | 485 | 377 | - | - | - | 4 | 22 | 12 | 445 | 12,6 | М20×90 | М20×110 |
| 10 | 430 | 28 | 500 | 377 | - | - | - | 4 | 22 | 16 | 460 | 15,9 | М20×90 | М20×110 | |
| 16 | 430 | 34 | 520 | 377 | - | - | - | 4 | 26 | 16 | 470 | 22,9 | М24×105 | М24×140 | |
| 25 | 465 | 42 | 550 | 377 | - | - | - | 4 | 33 | 16 | 490 | 34,6 | М30×130 | М30×170 | |
| Воротниковый (11) | 6 | 415 | 22 | 485 | 351 | 390 | 382 | 54 | 4 | 22 | 12 | 445 | 18,65 | М20×90 | М20×100 |
| 10 | 430 | 26 | 500 | 351 | 400 | 382 | 64 | 4 | 22 | 16 | 460 | 24,7 | М20×90 | М20×110 | |
| 16 | 430 | 32 | 500 | 351 | 400 | 382 | 74 | 4 | 26 | 16 | 470 | 33,1 | М24×110 | М24×130 | |
| 25 | 450 | 40 | 550 | 351 | 406 | 382 | 89 | 4 | 33 | 16 | 490 | 46,6 | М30×130 | М30×170 | |
| 40 | 465 | 52 | 570 | 351 | 418 | 382 | 120 | 4 | 33 | 16 | 510 | 70,3 | - | М30×190 | |
| 63 | 465 | 60 | 595 | 342 | 430 | 382 | 144 | 4 | 39 | 16 | 525 | 106 | - | М36×220 | |
| 100 | 465 | 76 | 655 | 332 | 460 | 382 | 199 | 4 | 52 | 16 | 560 | 172 | - | М48×290 | |
| 160 | 465 | 84 | 655 | 332 | 460 | 382 | 204 | 4 | 52 | 16 | 560 | - | - | - |
Редакторское примечание: строка «Плоский, PN 16» исправлена (n=16 вместо ошибочных 12), подтверждено шестью независимыми источниками, включая ссылки на ГОСТ 33259-2015 и ГОСТ 12820-80. Для воротникового фланца PN 160 значения веса, болта и шпильки в источнике отмечены прочерком; воспроизведено без исправления.
Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр; Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

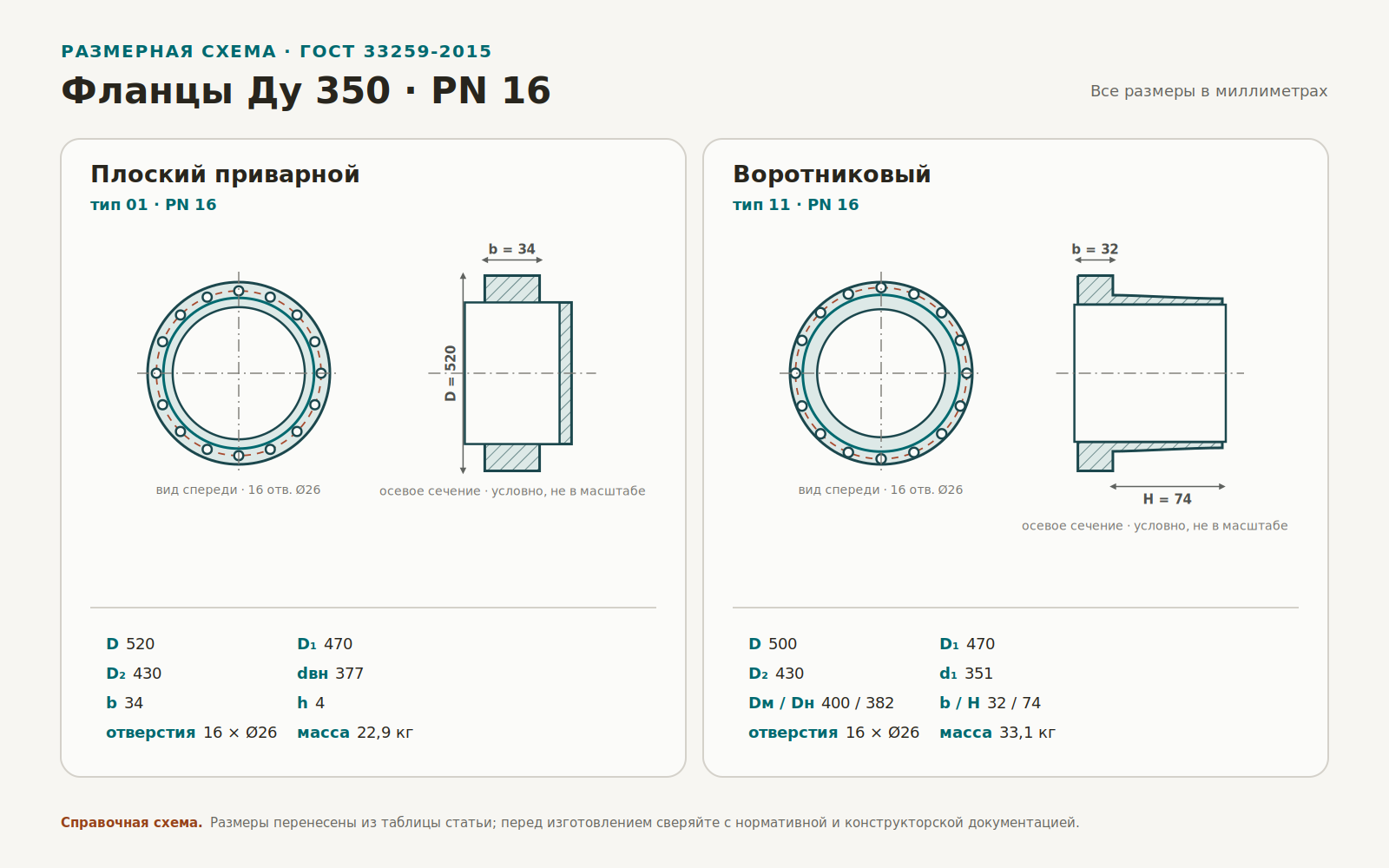

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).
Чем отличается DN 350 от Ду 350?
Ничем по смыслу — это два обозначения одного и того же параметра, условного прохода 350 мм. Ду («диаметр условный») — традиционное российское/советское обозначение по ГОСТ 28338-89, а DN (Diamètre Nominal, «номинальный диаметр») — международный аналог по стандарту ISO 6708, применяемый в документации ISO, EN и DIN. Числовые значения совпадают, различие только в системе обозначений: в отечественных ГОСТах и на чертежах по ГОСТ 33259-2015 пишут Ду, а в переводной или международной документации — DN.
