Фланцы стальные Ду 400 ГОСТ 33259-2015

Стальной фланец Ду 400 применяют для разъёмного соединения элементов трубопровода, установки трубопроводной арматуры и присоединения оборудования. Число 400 обозначает номинальный размер, а не измеряемый диаметр 400 мм: фактические диаметры зависят от типа фланца, номинального давления и выбранного ряда размеров.

Типы фланцев Ду 400

• Плоский приварной, тип 01: надевается на трубу и соединяется с ней сваркой. По ГОСТ 33259-2015 для Ду 400 предусмотрен в диапазоне от PN 1 до PN 25. В таблице ниже приведены размеры для PN 6–25.
• Приварной встык, тип 11: имеет коническую шейку и приваривается к трубе встык. По ГОСТ 33259-2015 для Ду 400 предусмотрен в диапазоне от PN 1 до PN 160. В таблице ниже приведены размеры для PN 6–160.
• Прижимной под ПЭ-втулку: применяется при переходе с полиэтиленового трубопровода на фланцевую арматуру. Его размеры нельзя определять по таблицам типов 01 и 11: они зависят от стандарта и конструкции конкретного изделия.

Тип и параметры фланца выбирают по проектному давлению и температуре, рабочей среде, материалу, способу присоединения, ряду размеров и исполнению уплотнительной поверхности. Универсальный температурный диапазон для всех стальных фланцев Ду 400 указывать некорректно: допустимая температура зависит прежде всего от марки материала, давления и условий эксплуатации.

Размеры по ГОСТ 33259-2015

Размеры приведены в миллиметрах, расчётная масса — в килограммах. Значения относятся к предпочтительному ряду 1. Масса является справочной и требует уточнения по конструкторской документации и конкретному исполнению уплотнительной поверхности.

Обозначения: D — наружный диаметр фланца; D₁ — диаметр окружности центров крепёжных отверстий; D₂ — диаметр уплотнительной поверхности; d_в — внутренний диаметр плоского фланца; d₁ — внутренний диаметр приварного встык фланца; D_м — диаметр шейки у основания; D_н — наружный диаметр присоединяемого конца; H — высота фланца; b — толщина; h — высота соединительного выступа; d отв. — диаметр крепёжного отверстия; n — число отверстий.

Длина болтов и шпилек в таблицу не включена. ГОСТ 33259-2015 задаёт номинальный диаметр крепежа, а длину подбирают для конкретного соединения с учётом двух фланцев, прокладки, шайб, гаек и требуемого выхода резьбы.

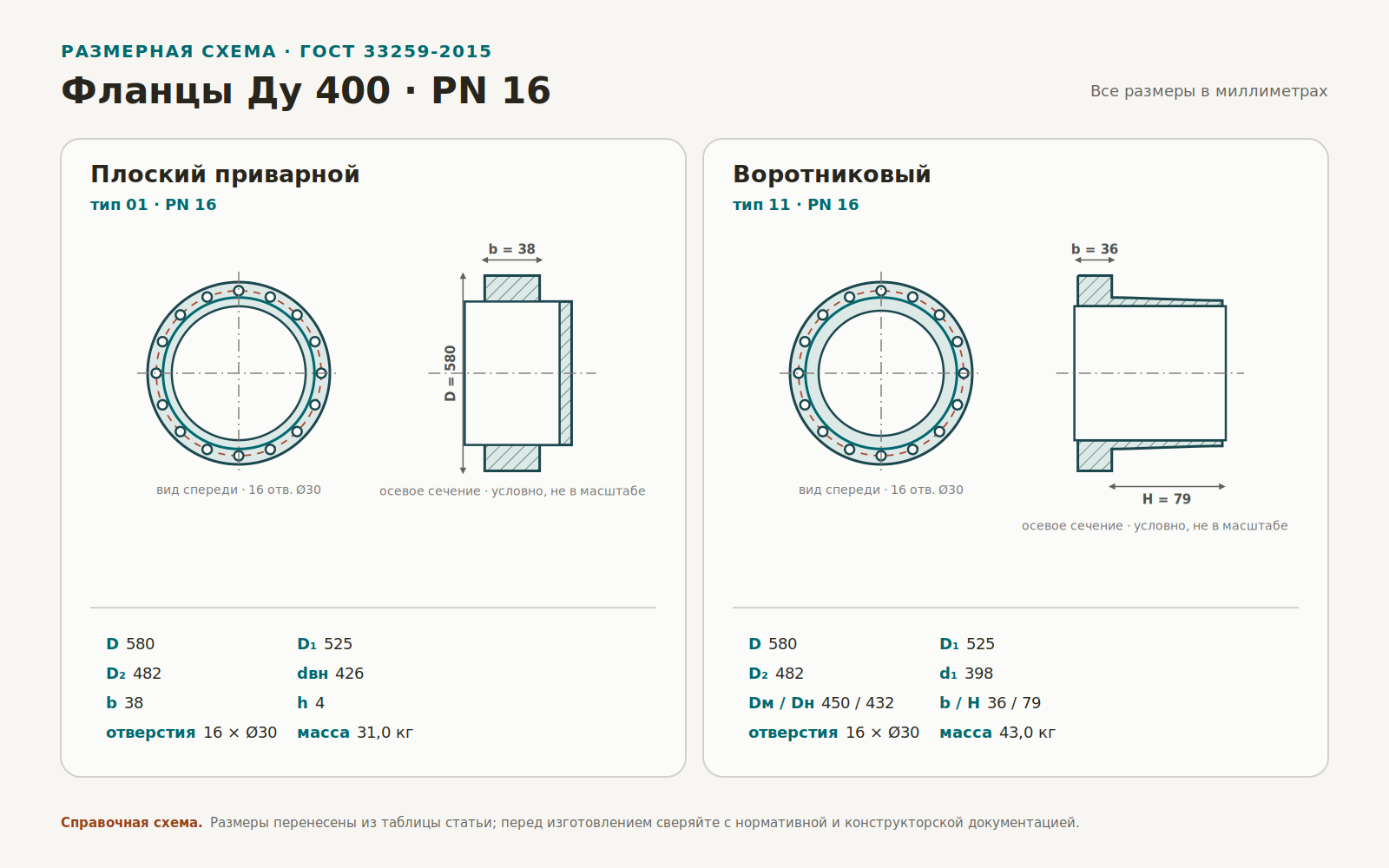

Чертёж фланца Ду 400

При одинаковых Ду, PN и ряде размеров фланцы типов 01 и 11 имеют одинаковые основные присоединительные размеры D, D₁, n и d отв. Для сборки также нужны совместимые исполнения уплотнительных поверхностей и подходящая прокладка.

Частые вопросы

Чем отличается DN 400 от Ду 400?

Оба обозначения используют для одного номинального размера трубопроводной системы, но их нормативный статус различается. DN 400 — современное обозначение номинального размера по ГОСТ 28338-89 и ISO 6708. Ду 400 — традиционное русскоязычное обозначение условного прохода; ГОСТ 28338-89 допускает его для арматуры и соединений, производство которых было освоено до введения стандарта. В каталогах эти обозначения часто употребляют как практические синонимы, однако в технической документации по действующим стандартам корректнее писать DN 400.

Означает ли Ду 400 диаметр 400 мм?

Нет. Номинальный размер не имеет единицы измерения и не является результатом непосредственного измерения. Например, в приведённой таблице внутренний диаметр плоского фланца типа 01 равен 426 мм, а внутренний диаметр фланца типа 11 при PN 6–40 — 398 мм.

Можно ли соединить типы 01 и 11?

Да, если совпадают номинальный размер, PN, ряд присоединительных размеров и совместимы уплотнительные поверхности. Совпадения только обозначения Ду 400 недостаточно.

Как выбрать PN?

PN выбирают по проектной документации с учётом расчётного давления, температуры, рабочей среды, материала и применимых норм. Нельзя выбирать фланец только по диаметру трубопровода.
