Фланец стальной Ду 450 используют для разъёмного соединения элементов трубопровода, присоединения арматуры, оборудования и патрубков. Ду 450 — это номинальный диаметр, а не измеренный внутренний или наружный диаметр детали. Поэтому фактические размеры фланца и присоединяемой трубы определяют по типу фланца, номинальному давлению PN, размерному ряду и конструкторской документации.

В рассматриваемом ассортименте представлены плоские приварные и воротниковые приварные встык фланцы. Прижимной фланец под ПЭ-втулку применяют для присоединения полиэтиленового трубопровода к фланцевой арматуре, однако его размеры нельзя определять по таблицам типов 01 и 11 ГОСТ 33259-2015: требуется документация изготовителя конкретного изделия.

Типы фланцев Ду 450

Плоский приварной (тип 01): надевается на трубу и приваривается угловыми швами. В таблице ниже приведены позиции PN 6–25. ГОСТ 33259-2015 также предусматривает для типа 01 при Ду 450 исполнения на PN 1 и PN 2,5.
Воротниковый приварной встык (тип 11): имеет конический переход и соединяется с трубой стыковым сварным швом. В таблице приведены позиции PN 6–100; стандарт также содержит размеры для PN 1 и PN 2,5.
Прижимной под ПЭ-втулку: используется вместе с ПЭ-втулкой и крепежом. Допустимые PN, размеры и совместимость для Ду 450 следует проверять по паспорту или технической документации изготовителя.

Где применяется фланец Ду 450

Фланцы Ду 450 применяют на технологических и магистральных трубопроводах для соединения труб, арматуры, оборудования и патрубков. Номинальный диаметр задаёт типоразмер соединения, но не равен точному внутреннему или наружному диаметру трубы либо фланца.

При выборе проверяют не только Ду и PN, но и тип фланца, размерный ряд, присоединительные размеры, уплотнительную поверхность, материал, рабочую среду и расчётную температуру. Ответные фланцы должны иметь совпадающие присоединительные размеры и совместимые уплотнительные поверхности.

Размеры фланцев Ду 450

Размеры приведены в миллиметрах, расчётная масса — в килограммах. Таблица составлена по ГОСТ 33259-2015 с учётом действующих изменений. Значения для ряда 1 необходимо сверять с конструкторской документацией и параметрами ответного фланца.

Таблица 1. Основные размеры

Тип	PN	D₂	b	D	dв	Dм	Dₙ	H	h	d отв.	n	D₁	Расчётная масса	Крепёж
Плоский (01)	6	520	30	590	480	—	—	—	4	22	16	550	17,3	М20
Плоский (01)	10	532	30	615	480	—	—	—	4	26	20	565	22,8	М24
Плоский (01)	16	532	42	640	480	—	—	—	4	30	20	585	39,6	М27
Плоский (01)	25	555	48	660	480	—	—	—	4	33	20	600	51,8	М30
Воротниковый (11)	6	520	22	590	450	494	484	54	4	22	16	550	23,6	М20
Воротниковый (11)	10	532	26	615	450	500	484	69	4	26	20	565	34,7	М24
Воротниковый (11)	16	532	38	640	450	506	484	89	4	30	20	585	54,0	М27
Воротниковый (11)	25	555	46	660	450	515	484	104	4	33	20	600	72,3	М30
Воротниковый (11)	40	560	60	680	448	530	484	139	4	39	20	610	107	М36
Воротниковый (11)	63	560	68	695	436	534	484	159	4	45	16	610	—	М42
Воротниковый (11)	100	560	82	740	426	560	484	204	4	52	16	645	—	М48

Обозначения: D — наружный диаметр; D₁ — диаметр окружности центров крепёжных отверстий; D₂ — диаметр уплотнительной поверхности; dв — внутренний диаметр плоского фланца или диаметр прохода воротникового фланца; Dм — диаметр воротника у основания; Dₙ — диаметр шейки; H — общая высота воротникового фланца; b — толщина; h — высота соединительного выступа; d отв. — диаметр крепёжного отверстия; n — число отверстий.

Расчётная масса в ГОСТ приведена как справочная и требует уточнения по конструкторской документации. Для воротниковых фланцев Ду 450 на PN 63 и PN 100 в таблице расчётных масс стандарта значения не указаны. В графе «Крепёж» приведён номинальный диаметр резьбы болта или шпильки; требуемую длину крепежа определяют по конструкции соединения.

Чертёж фланца Ду 450

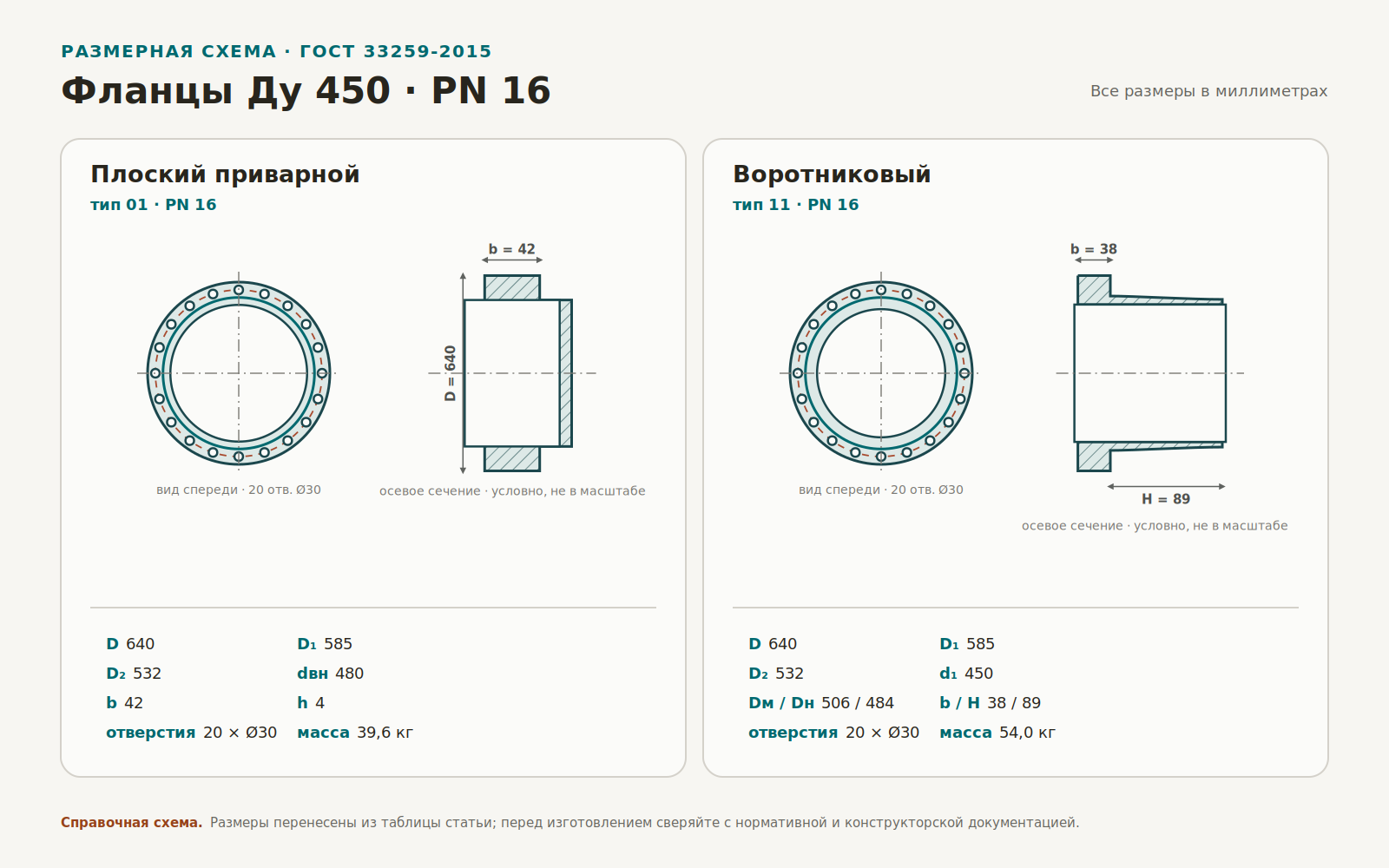

Чертёж плоского и воротникового фланца Ду 450 PN 16 с основными размерами — Размерная схема плоского приварного фланца типа 01 и воротникового фланца типа 11 для Ду 450, PN 16. Справочные размеры в миллиметрах.

Буквенные обозначения на чертеже соответствуют колонкам таблицы. При одинаковых Ду, PN и размерном ряде плоский и воротниковый фланцы имеют одинаковые основные присоединительные размеры D, D₁, d отв. и n. Воротниковый фланец отличается наличием конического перехода и стыковым способом приварки.

Частые вопросы

Чем DN отличается от Ду для размера 450?

DN — установленное стандартами буквенное обозначение номинального диаметра. Ду — традиционное русскоязычное обозначение условного прохода, которое часто используют в каталогах и разговорной технической речи. Для рассматриваемого типоразмера оба варианта указывают на один номинальный размер 450, однако в современной нормативной документации предпочтительно обозначение DN.

Номинальный диаметр не имеет единицы измерения и только приблизительно связан с внутренним диаметром трубопровода, выраженным в миллиметрах. Поэтому запись «Ду 450» нельзя трактовать как гарантию фактического внутреннего диаметра ровно 450 мм.

Равен ли Ду 450 наружному диаметру трубы?

Нет. Ду задаёт номинальный типоразмер соединения. Наружный диаметр и толщина стенки трубы зависят от стандарта на трубу и выбранного исполнения, поэтому их проверяют отдельно.

Можно ли соединить плоский и воротниковый фланцы Ду 450?

Можно, если совпадают PN, размерный ряд и основные присоединительные размеры, а уплотнительные поверхности образуют совместимую пару. Совпадения только Ду недостаточно.
