Фланец плоский стальной приварной 500-25-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду500 Ру25 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно ра...
Фланец плоский стальной приварной 500-16-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 500-10-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду500 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типораз...
Фланец плоский стальной приварной 500-6-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду500 Ру6 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно раз...
Фланец плоский стальной приварной 500-25-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 500-16-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду500 Ру16 из стали 09Г2С это 1,6 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец плоский стальной приварной 500-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду500 Ру10 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку...
Фланец плоский стальной приварной 500-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 500-2,5-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду500 Ру2,5 из стали 09Г2С это 0,25 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают ти...
Фланец плоский стальной приварной 500-16-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду500 Ру16 из стали 12Х18Н10Т это 1,6 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают...
Фланец плоский стальной приварной 500-10-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец Ду500 Ру10 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а уз...
Фланец плоский стальной приварной 500-6-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 500-25-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду500 Ру25 из стали 12Х18Н10Т это 2,5 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают...
Фланец воротниковый стальной приварной встык 500-10-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду500 Ру10 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 500-16-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду500 Ру16 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 500-25-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду500 Ру25 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 500-40-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду500 Ру40 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 500-63-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 500-6-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 500-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду500 Ру10 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом чере...
Ду 500 обозначает типоразмер стального фланца с условным проходом 500 мм, применяемого для разъёмных соединений труб, монтажа арматуры и присоединения насосов на промышленных трубопроводах. Для этого Ду в каталоге представлены плоское приварное и воротниковое приварное встык исполнения с размерами по номинальному давлению. Помимо них при переходе с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру применяют прижимной фланец под ПЭ-втулку, хотя размеры и диапазон PN такого исполнения для Ду 500 источник не указывает.
Ду 500 применяют на магистральных и технологических трубопроводах для стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Условный проход в этом случае описывает типоразмер соединения, по которому подбирают трубу, ответный фланец и крепёж, а не фактический диаметр канала.
Исполнение с соединительным выступом B допускается для Ду 500 до PN 100 кгс/см², тогда как исполнения C, D, E, F, L, M ограничены диапазоном до PN 63. Число болтовых отверстий n составляет 16 либо 20 в зависимости от строки, а его диаметр растёт вместе с номинальным давлением.
Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 570 | 29 | 640 | 530 | - | - | - | 4 | 22 | 16 | 600 | 19,7 | М20×90 | М20×110 |
| 10 | 585 | 32 | 670 | 530 | - | - | - | 4 | 26 | 20 | 620 | 28 | М24×105 | М24×130 | |
| 16 | 585 | 48 | 710 | 530 | - | - | - | 4 | 33 | 20 | 650 | 57 | М30×140 | М30×180 | |
| 25 | 615 | 52 | 730 | 530 | - | - | - | 4 | 39 | 20 | 660 | 67,3 | М36×160 | М36×200 | |
| Воротниковый (11) | 6 | 570 | 23 | 640 | 501 | 545 | 535 | 54 | 4 | 22 | 16 | 600 | 29,1 | М20×90 | М20×110 |
| 10 | 585 | 28 | 670 | 501 | 550 | 535 | 69 | 4 | 26 | 20 | 620 | 40 | М24×100 | М24×130 | |
| 16 | 585 | 42 | 710 | 501 | 559 | 535 | 94 | 4 | 33 | 20 | 650 | 71 | М30×140 | М30×170 | |
| 25 | 615 | 48 | 730 | 500 | 570 | 535 | 104 | 4 | 39 | 20 | 660 | 89 | М36×160 | М36×200 | |
| 40 | 615 | 62 | 755 | 495 | 580 | 535 | 144 | 4 | 45 | 20 | 670 | 132,3 | - | М42×240 | |
| 63 | 615 | 70 | 800 | 485 | 594 | 535 | 169 | 4 | 52 | 20 | 705 | 201 | - | М48×280 | |
| 100 | 615 | - | - | - | - | - | - | 4 | - | - | 760 | - | - | - |
Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

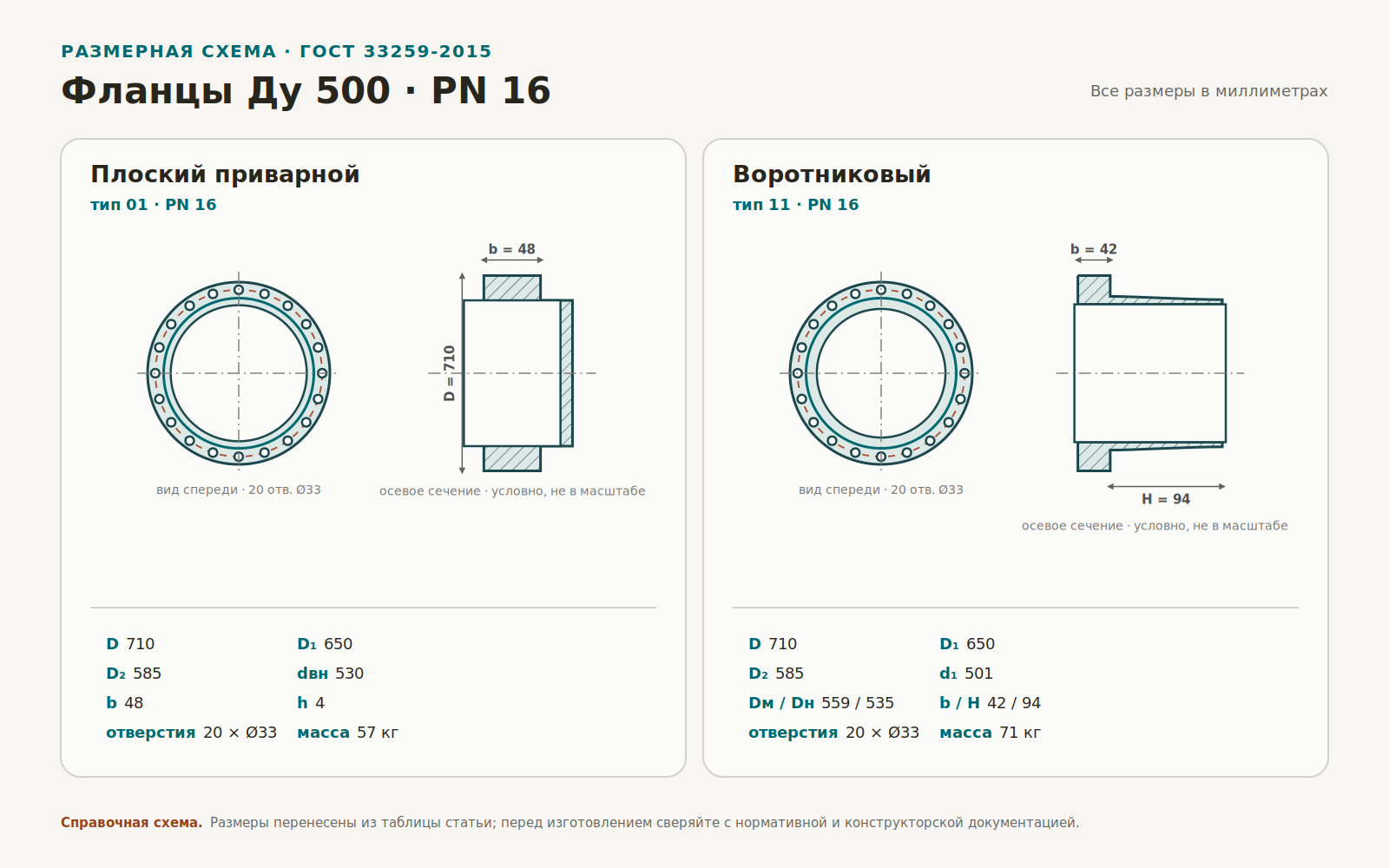

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).
Чем отличается DN 500 от Ду 500?
Это одно и то же условное обозначение типоразмера — разница только в системе записи. DN (Diameter Nominal) — международное обозначение по ISO и европейским стандартам (например, EN 1092-1), а Ду (условный диаметр) — российское обозначение по ГОСТ 33259-2015. Оба указывают на номинальный, а не фактический внутренний диаметр присоединения.
