Фланец плоский стальной приварной 65-16-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду65 Ру16 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно раз...
Фланец плоский стальной приварной 65-25-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 65-10-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типоразм...
Фланец плоский стальной приварной 65-6-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду65 Ру6 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно разо...
Фланец плоский стальной приварной 65-2,5-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 65-16-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 65-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру10 из стали 09Г2С это 1,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типор...
Фланец плоский стальной приварной 65-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду65 Ру6 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, ...
Фланец плоский стальной приварной 65-2,5-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 65-25-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру25 из стали 09Г2С это 2,5 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типор...
Фланец плоский стальной приварной 65-25-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру25 из стали 12Х18Н10Т это 2,5 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают ...
Фланец плоский стальной приварной 65-16-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец Ду65 Ру16 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узе...
Фланец плоский стальной приварной 65-10-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 65-6-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру6 из стали 12Х18Н10Т это 0,6 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают т...
Фланец воротниковый стальной приварной встык 65-10-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 65-16-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру16 из стали 20 это 1,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зада...
Фланец воротниковый стальной приварной встык 65-25-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду65 Ру25 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимост...
Фланец воротниковый стальной приварной встык 65-40-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 65-63-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду65 Ру63 из стали 20 это 6,3 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зада...
Фланец воротниковый стальной приварной встык 65-100-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду65 Ру100 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец стальной Ду 65 обеспечивает разъёмное соединение трубопровода условным проходом 65 мм и подключение арматуры, насосов и аппаратов. Под Ду 65 представлены три типа — плоский приварной (тип 01), воротниковый приварной встык (тип 11) и прижимной под ПЭ втулку, — с размерами по PN, чертежом и исполнениями уплотнительной поверхности.
Ду 65 — распространённый средний типоразмер. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 65 составляет 76 мм — это учитывают при подборе внутреннего диаметра фланца.
Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.
На Ду 65 проходит граница по числу отверстий: до PN 16 у обоих исполнений 4 отверстия, начиная с PN 25 — 8. Плоский фланец выпускают до PN 25 при dвн 78 мм, воротниковый — до PN 160. При повышении давления наружный диаметр растёт со 160 до 220 мм, а крепёж — от М12 до М24. Для ПНД/ПЭ трубопровода доступен прижимной фланец под ПЭ втулку (Дн трубы 75 мм).
Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 110 | 16 | 160 | 78 | – | – | – | 3 | 14 | 4 | 130 | 1,63 | М12×60 | М12×70 |
| 10 | 122 | 20 | 180 | 78 | – | – | – | 3 | 18 | 4 | 145 | 2,8 | М16×70 | М16×90 | |
| 16 | 122 | 24 | 180 | 78 | – | – | – | 3 | 18 | 4 | 145 | 3,42 | М16×80 | М16×100 | |
| 25 | 122 | 24 | 180 | 78 | – | – | – | 3 | 18 | 8 | 145 | 3,22 | М16×80 | М16×100 | |
| Воротниковый (11) | 6 | 110 | 15 | 160 | 66 | 88 | 77 | 38 | 3 | 14 | 4 | 130 | 3,71 | М12×60 | М12×70 |
| 10 | 122 | 18 | 180 | 65 | 94 | 77 | 48 | 3 | 18 | 4 | 145 | 3,17 | М16×70 | М16×90 | |
| 16 | 122 | 18 | 180 | 65 | 94 | 77 | 50 | 3 | 18 | 4 | 145 | 3,19 | М16×70 | М16×90 | |
| 25 | 122 | 22 | 180 | 66 | 96 | 77 | 53 | 3 | 18 | 8 | 145 | 3,71 | М16×80 | М16×90 | |
| 40 | 122 | 22 | 180 | 66 | 96 | 77 | 53 | 3 | 18 | 8 | 145 | 3,71 | – | М16×100 | |
| 63 | 122 | 28 | 200 | 64 | 106 | 77 | 75 | 3 | 22 | 8 | 160 | 6,3 | – | М20×120 | |
| 100 | 122 | 34 | 220 | 62 | 110 | 77 | 88 | 3 | 26 | 8 | 170 | 8,84 | – | М24×140 | |
| 160 | 122 | 34 | 220 | 62 | 110 | 77 | 88 | 3 | 26 | 8 | 170 | 9,38 | – | М24×140 | |
| Прижимной под ПЭ втулку | 10 (Дн 75) | – | 18 | 180 | 75 | – | – | – | – | 18 | 4 | 145 | 2,38 | – | – |
Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под ПЭ втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

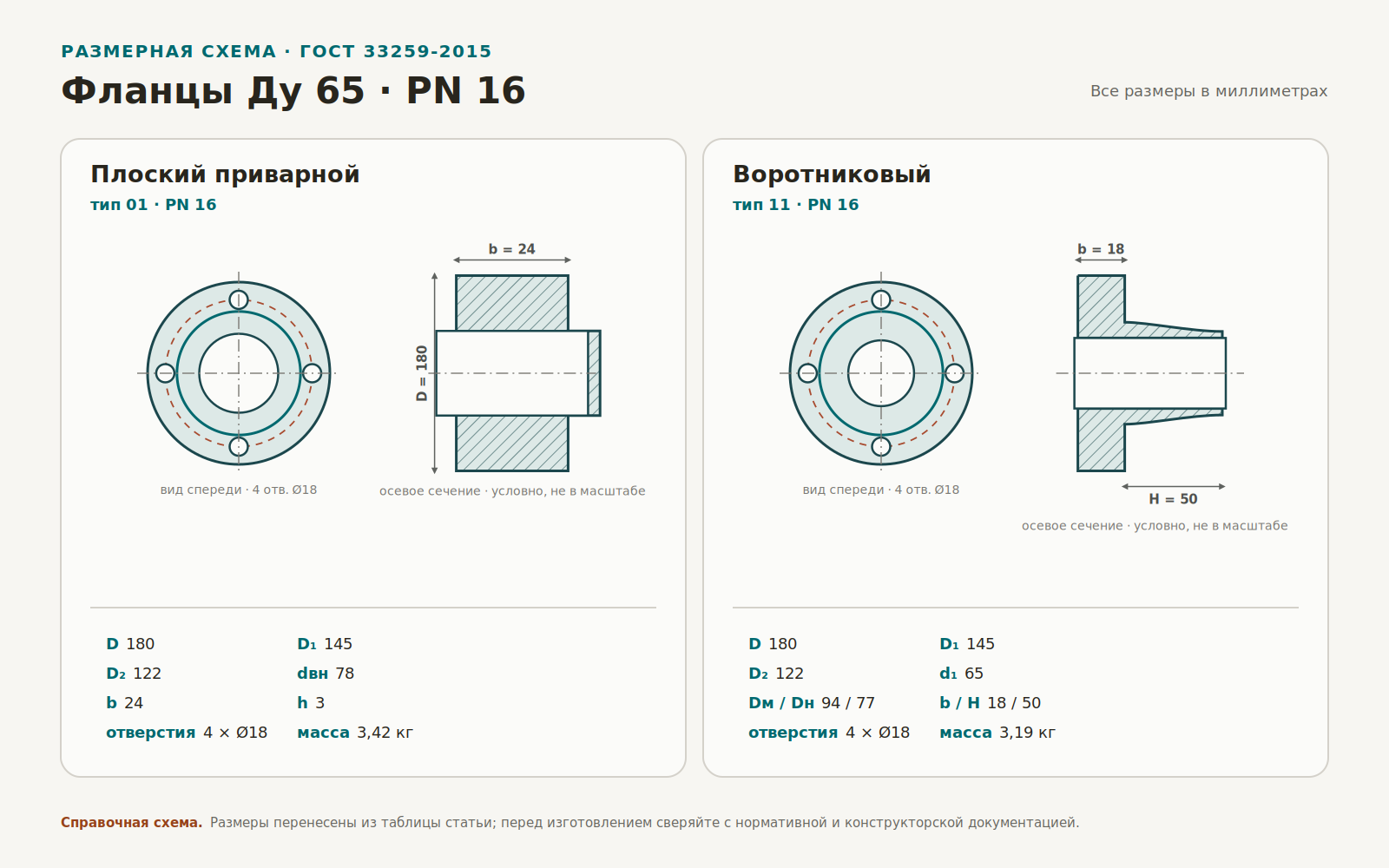

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.
Это обозначения одного и того же типоразмера: DN 65 — международное обозначение номинального диаметра (Nominal Diameter), а Ду 65 — русскоязычный аналог, условный проход. По размерам и присоединительным характеристикам они совпадают.
