Фланцы стальные Ду 700 ГОСТ 33259-2015

Фланец стальной Ду 700 предназначен для разъёмных соединений труб условным проходом 700 мм и применяется на трубопроводах общего промышленного назначения. Каталог для этого Ду содержит плоское приварное и воротниковое приварное встык исполнения с полным рядом размеров по номинальному давлению. В числе решений для перехода с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру также упоминается прижимной фланец под ПЭ-втулку, однако для Ду 700 его точные размеры и PN источник не приводит.

Типы фланцев Ду 700

• Плоский приварной (тип 01): крепится к трубе двумя угловыми швами, снаружи и изнутри. Рассчитан на PN 6-25.
• Воротниковый приварной встык (тип 11): имеет коническую шейку и приваривается встык. Выпускается до PN 63. Применяется при повышенном давлении, температурных перепадах и вибрации.
• Прижимной под ПЭ втулку: переходной вариант между ПЭ/ПНД-трубопроводом и стальной арматурой, крепится болтами без сварки с трубой. Конкретные данные для Ду 700 в источнике отсутствуют.

Где применяется фланец Ду 700 и его особенности

Ду 700 используют на трубопроводах общего промышленного назначения, где нужно обеспечить разъёмное соединение труб и арматуры на магистральных и технологических участках. Условный проход в этом случае определяет типоразмер линии, общий для трубы, ответного фланца и крепежа, а не фактический внутренний диаметр канала.

Исполнение с соединительным выступом B для Ду 700 допускается до PN 63 кгс/см², а исполнения C, D, E, F, L, M ограничены диапазоном до PN 40. Линзовая прокладка и прокладка овального сечения не предусмотрены для этого типоразмера. Число болтовых отверстий n постоянно и равно 24 на всех строках таблицы, независимо от типа фланца и значения PN.

Диаметр отверстия d отв. растёт с увеличением номинального давления: от 26 мм при PN 6 до 56 мм при PN 63 у воротникового исполнения. Высота выступа h на всех строках равна 5 мм. Отдельно стоит отметить, что для воротникового фланца на PN 40 и PN 63 значение Dₜ в таблице источника отсутствует и заменено прочерком, хотя прочие размеры для этих строк приведены.

Размеры плоских и воротниковых фланцев Ду 700 по ГОСТ 33259-15

Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.

Таблица 1. Размеры фланцев Ду 700

Редакторское примечание: для воротникового фланца PN 40 и PN 63 значение Dₜ в источнике заменено прочерком; воспроизведено без исправления.

Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

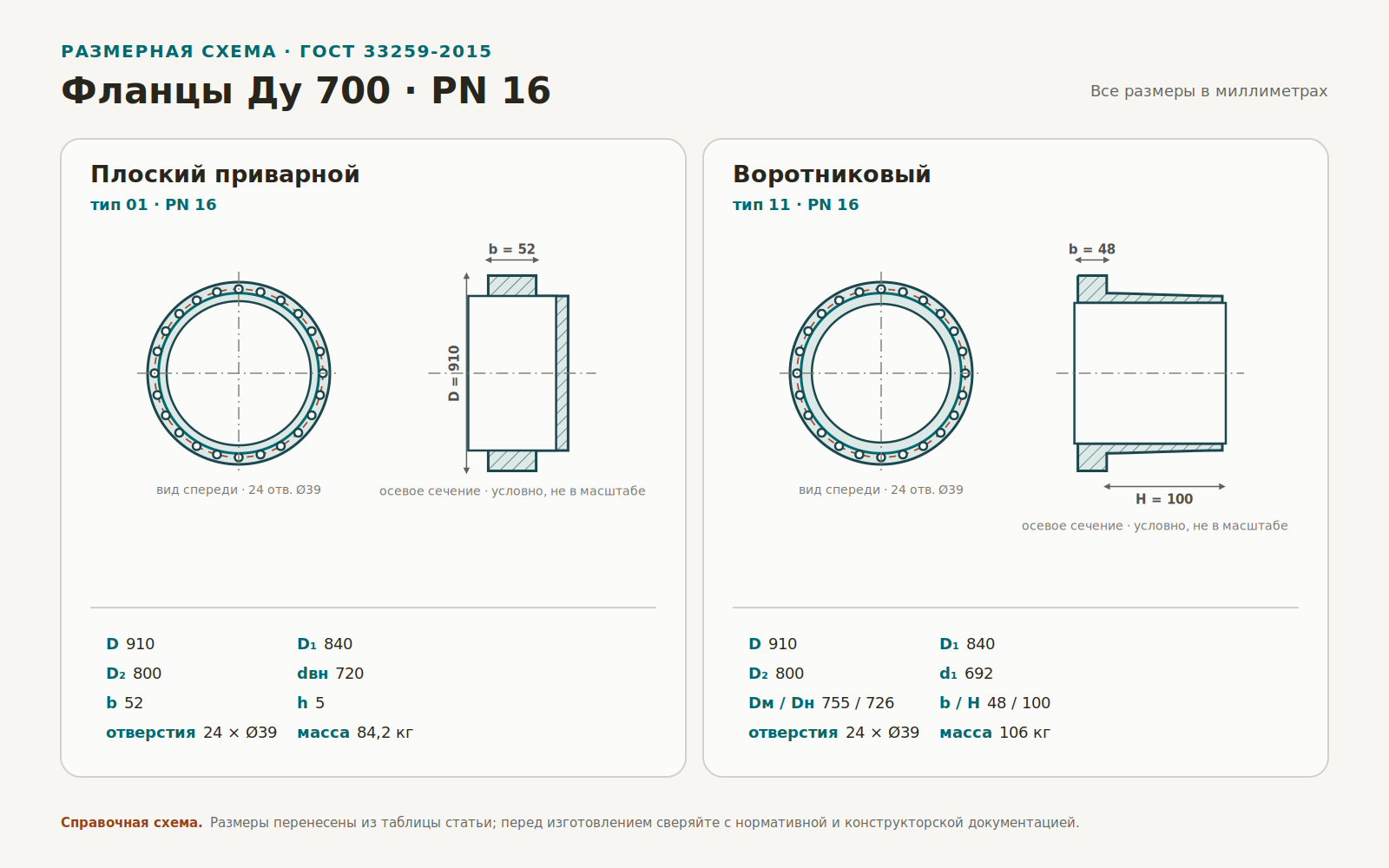

Чертёж фланца Ду 700

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).

Частые вопросы

Чем отличается DN 700 от Ду 700?

Ничем принципиальным — это одно и то же значение условного прохода, выраженное в разных системах обозначений. Ду («диаметр условный») — русскоязычное обозначение, применяемое в советских и российских ГОСТах, тогда как DN (от французского Diamètre Nominal / английского Nominal Diameter) — международный аналог, используемый в стандартах ISO, EN и DIN, а также в актуальных ГОСТ Р ИСО и в документации на импортную арматуру. Числовые значения Ду и DN совпадают, поэтому DN 700 и Ду 700 обозначают один и тот же типоразмер трубопровода. Важно помнить, что ни Ду, ни DN не являются точным физическим диаметром: это нормированный параметр, лишь приближённо соответствующий внутреннему диаметру трубы, округлённый до стандартного значения по ряду ГОСТ 28338-89.
