Фланец стальной Ду 80 нужен для разъёмного стыка труб условным проходом 80 мм, присоединения запорной арматуры, насосов и оборудования. Для Ду 80 на странице собраны три исполнения — плоский приварной (тип 01), воротниковый приварной встык (тип 11) и прижимной под ПЭ втулку. Приведены размеры по номинальному давлению, чертёж и исполнения уплотнительной поверхности.
Ду 80 — распространённый средний типоразмер. Условный проход указывает не точный размер, а типоразмер линии, по которому согласуют трубу, арматуру и оборудование. Наружный диаметр стальной трубы под Ду 80 составляет 89 мм — это учитывают при подборе внутреннего диаметра фланца.
Основные области применения — водоснабжение, отопление и ГВС, газоснабжение, пожаротушение, присоединение арматуры (задвижек, клапанов, затворов, кранов) и насосов, а также химические, пищевые и нефтегазовые производства.
У Ду 80 число болтовых отверстий увеличивается с 4 (до PN 16) до 8 (от PN 25) — это учитывают при подборе ответного фланца и прокладки. Плоский фланец рассчитан до PN 25 (dвн 91 мм), воротниковый — до PN 160. С ростом PN наружный диаметр увеличивается со 185 до 230 мм. Под ПНД/ПЭ трубу предусмотрен прижимной фланец под ПЭ втулку (Дн трубы 90 мм).
Размеры приведены в миллиметрах, вес — в килограммах. Перед заказом значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 128 | 18 | 185 | 91 | – | – | – | 3 | 18 | 4 | 150 | 2,44 | М16×70 | М16×80 |
| 10 | 133 | 20 | 195 | 91 | – | – | – | 3 | 18 | 4 | 160 | 3,19 | М16×70 | М16×90 | |
| 16 | 133 | 24 | 195 | 91 | – | – | – | 3 | 18 | 4 | 160 | 3,71 | М16×80 | М16×100 | |
| 25 | 133 | 26 | 195 | 91 | – | – | – | 3 | 18 | 4 (ряд 2 — 8) | 160 | 4,06 | М16×80 | М16×100 | |
| Воротниковый (11) | 6 | 128 | 16 | 185 | 78 | 102 | 90 | 40 | 3 | 18 | 4 | 150 | 2,76 | М16×70 | М16×80 |
| 10 | 133 | 18 | 195 | 78 | 105 | 90 | 50 | 3 | 18 | 4 | 160 | 3,67 | М16×70 | М16×90 | |
| 16 | 133 | 20 | 195 | 78 | 110 | 90 | 53 | 3 | 18 | 4 | 160 | 4,21 | М16×70 | М16×90 | |
| 25 | 133 | 22 | 195 | 78 | 110 | 90 | 55 | 3 | 18 | 8 | 160 | 4,48 | М16×80 | М16×90 | |
| 40 | 133 | 24 | 195 | 78 | 112 | 90 | 58 | 3 | 18 | 8 | 160 | 4,81 | – | М16×100 | |
| 63 | 133 | 30 | 210 | 77 | 120 | 90 | 75 | 3 | 22 | 8 | 170 | 7,22 | – | М20×120 | |
| 100 | 133 | 34 | 230 | 75 | 124 | 90 | 90 | 3 | 26 | 8 | 180 | 9,98 | – | М24×140 | |
| 160 | 133 | 36 | 230 | 75 | 124 | 90 | 93 | 3 | 26 | 8 | 180 | 10,5 | – | М24×140 | |
| Прижимной под ПЭ втулку | 10 (Дн 90) | – | 20 | 195 | 90 | – | – | – | – | 18 | 4 | 160 | 3,05 | – | – |
Обозначения: D — наружный диаметр; D₁ — окружность болтовых отверстий; D₂ — уплотнительная поверхность; dвн — внутренний диаметр (у прижимного — расточка под ПЭ втулку); Dм — воротник у основания; Dₙ — шейка; H — высота воротникового фланца; b — толщина тарелки; h — высота выступа; d отв. — диаметр отверстия; n — число отверстий.

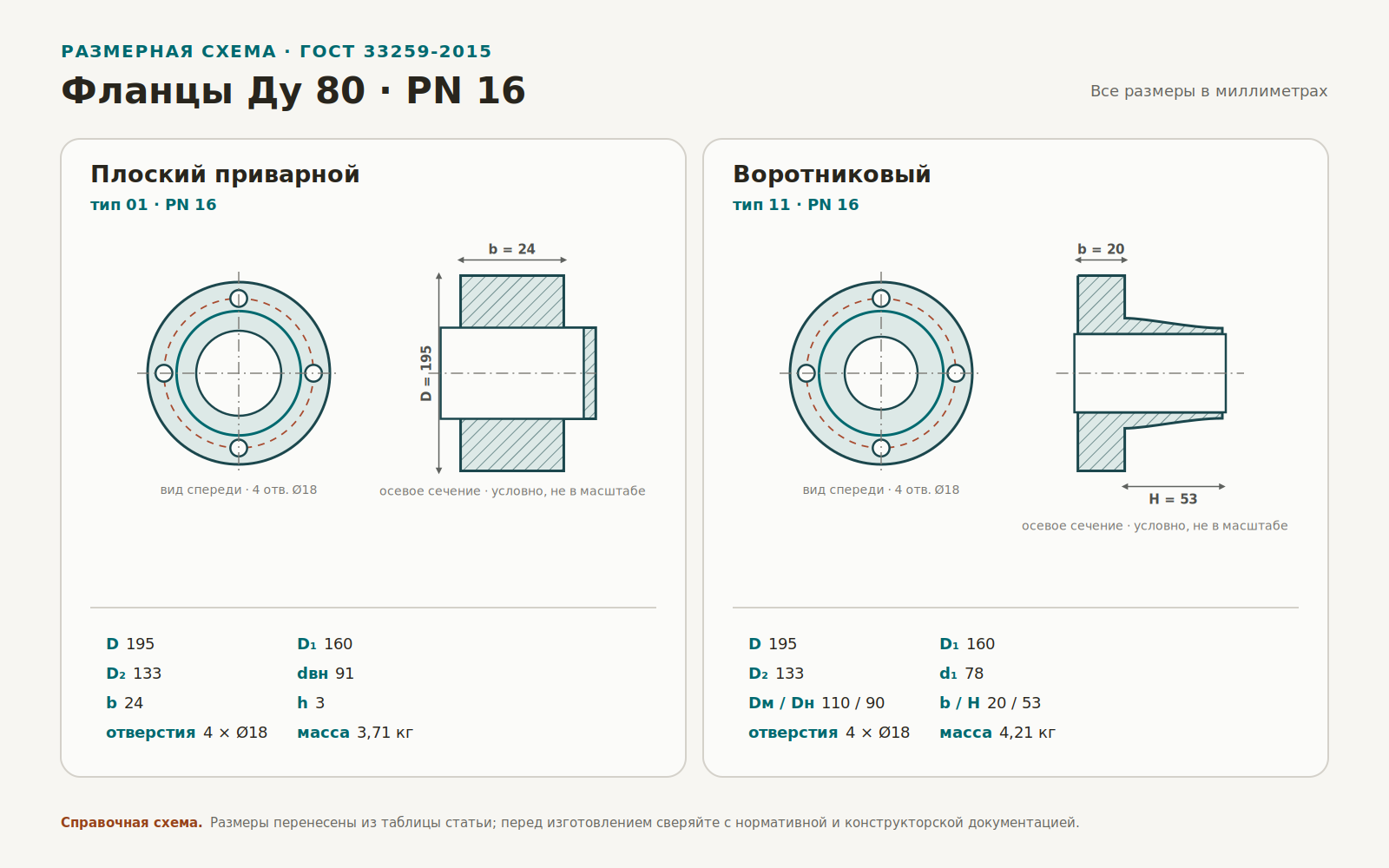

[ЧЕРТЁЖ: изображение с обозначениями D, D₁, D₂, dвн, b, h, H, Dм]
Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового — коническая шейка (Dм, H). У прижимного нормируется расточка под бурт ПЭ втулки.
Чем отличается DN 80 от Ду 80?
Ничем по смыслу — это одно и то же значение условного прохода, записанное в разных системах обозначений. DN (Diamètre Nominal / Nominal Diameter) — международное обозначение по ISO 6708 и ГОСТ 28338-89, а Ду («диаметр условный») — традиционное русскоязычное обозначение того же параметра [cite:13][cite:15][cite:16]. Оба обозначения безразмерны и лишь приближённо соответствуют внутреннему диаметру трубы, не являясь его точным физическим значением [cite:11][cite:13]. В современной документации по ГОСТ 33259-2015 используется буквенное обозначение DN, но на практике и в русскоязычных каталогах повсеместно пишут DN 80 (Ду 80) как синонимы одного типоразмера [cite:13].
Какой наружный диаметр трубы соответствует Ду 80?
89 мм — это наружный диаметр стальной трубы, на которую устанавливается фланец Ду 80 [cite:3][cite:34].
Можно ли поставить плоский фланец против воротникового того же PN?
Да, при одинаковом PN у обоих фланцев Ду 80 совпадают наружный диаметр (D), диаметр окружности болтов (D₁) и число отверстий (n), поэтому они стыкуются с одним ответным фланцем.
