Фланец плоский стальной приварной 800-16-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду800 Ру16 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно ра...
Фланец плоский стальной приварной 800-10-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 800-6-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру6 из стали 20 это 0,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типоразм...
Фланец плоский стальной приварной 800-16-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 800-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру10 из стали 09Г2С это 1,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец плоский стальной приварной 800-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду800 Ру6 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку,...
Фланец плоский стальной приварной 800-16-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру16 из стали 12Х18Н10Т это 1,6 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают...
Фланец плоский стальной приварной 800-10-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец Ду800 Ру10 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а уз...
Фланец плоский стальной приварной 800-6-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец воротниковый стальной приварной встык 800-10-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 800-16-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру16 из стали 20 это 1,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 800-25-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 800-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду800 Ру10 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом чере...
Фланец воротниковый стальной приварной встык 800-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру16 из стали 09Г2С это 1,6 МПа по давлению и от −70 до +425 °C по температуре. Эти значения ...
Фланец воротниковый стальной приварной встык 800-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 800-40-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру40 из стали 20 это 4,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 800-6-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду800 Ру6 из стали 20 это 0,6 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зада...
Фланец воротниковый стальной приварной встык 800-6-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 800-6-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду800 Ру6 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокл...
Фланец воротниковый стальной приварной встык 800-10-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду800 Ру10 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прок...
Фланец стальной Ду 800 применяется для создания разъёмных соединений участков трубы, монтажа арматуры и стяжки с ответными фланцами болтовыми либо шпилечными соединениями на магистральных и технологических трубопроводах. Для этого типоразмера предусмотрены плоское приварное и воротниковое приварное встык исполнения. При переходе с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру также применяется прижимной фланец под ПЭ-втулку, но конкретные данные о нём для Ду 800 источник не приводит.
Ду 800 применяют на магистральных и технологических трубопроводах для создания разъёмных соединений участков труб и монтажа арматуры. Условный проход задаёт типоразмер соединения, единый для трубы, ответной детали и крепежа.
Число болтовых отверстий n для Ду 800 равно 24 на всех строках таблицы, а диаметр отверстия d отв. растёт с давлением: от 30 мм при PN 6 до 62 мм при PN 63.
Редакторское примечание: на странице-источнике Ду 800 текст про исполнения уплотнительной поверхности ошибочно ссылается на «Ду 700», а заголовок размерной таблицы на той же странице обозначен как «Ду 900». Всё это воспроизведено без исправления и без переноса значений с других страниц.
Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 880 | 32 | 975 | 820 | - | - | - | 5 | 30 | 24 | 920 | 46,1 | М27×110 | М27×140 |
| 10 | 905 | 42 | 1010 | 820 | - | - | - | 5 | 39 | 24 | 950 | 79,2 | М30×140 | М30×170 | |
| 16 | 905 | 54 | 1020 | 820 | - | - | - | 5 | 39 | 24 | 950 | 104,4 | М36×160 | М36×210 | |
| 25 | 930 | 68 | 1075 | 820 | - | - | - | 5 | 45 | 24 | 990 | 181,4 | М42×200 | М42×240 | |
| Воротниковый (11) | 6 | 880 | 24 | 975 | 792 | 842 | 826 | 65 | 5 | 30 | 24 | 920 | 56,2 | М27×110 | М27×130 |
| 10 | 905 | 32 | 1010 | 792 | 850 | 826 | 80 | 5 | 33 | 24 | 950 | 87,2 | М30×110 | М30×150 | |
| 16 | 905 | 50 | 1020 | 792 | 855 | 826 | 100 | 5 | 39 | 24 | 950 | 131 | М36×150 | М36×200 | |
| 25 | 930 | 60 | 1075 | 790 | 864 | 826 | 140 | 5 | 45 | 24 | 990 | 215 | М42×180 | М42×240 | |
| 40 | 960 | 76 | 1135 | 795 | - | 826 | 195 | 5 | 56 | 24 | 1030 | 367,4 | - | М52×300 | |
| 63 | 960 | 90 | 1165 | 785 | - | 826 | 230 | 5 | 62 | 24 | 1050 | 464 | - | М56×340 |
Редакторское примечание: заголовок этой таблицы на странице-источнике указан как «Ду 900», хотя сама страница относится к Ду 800; на странице Ду 900 опубликована другая таблица.
Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

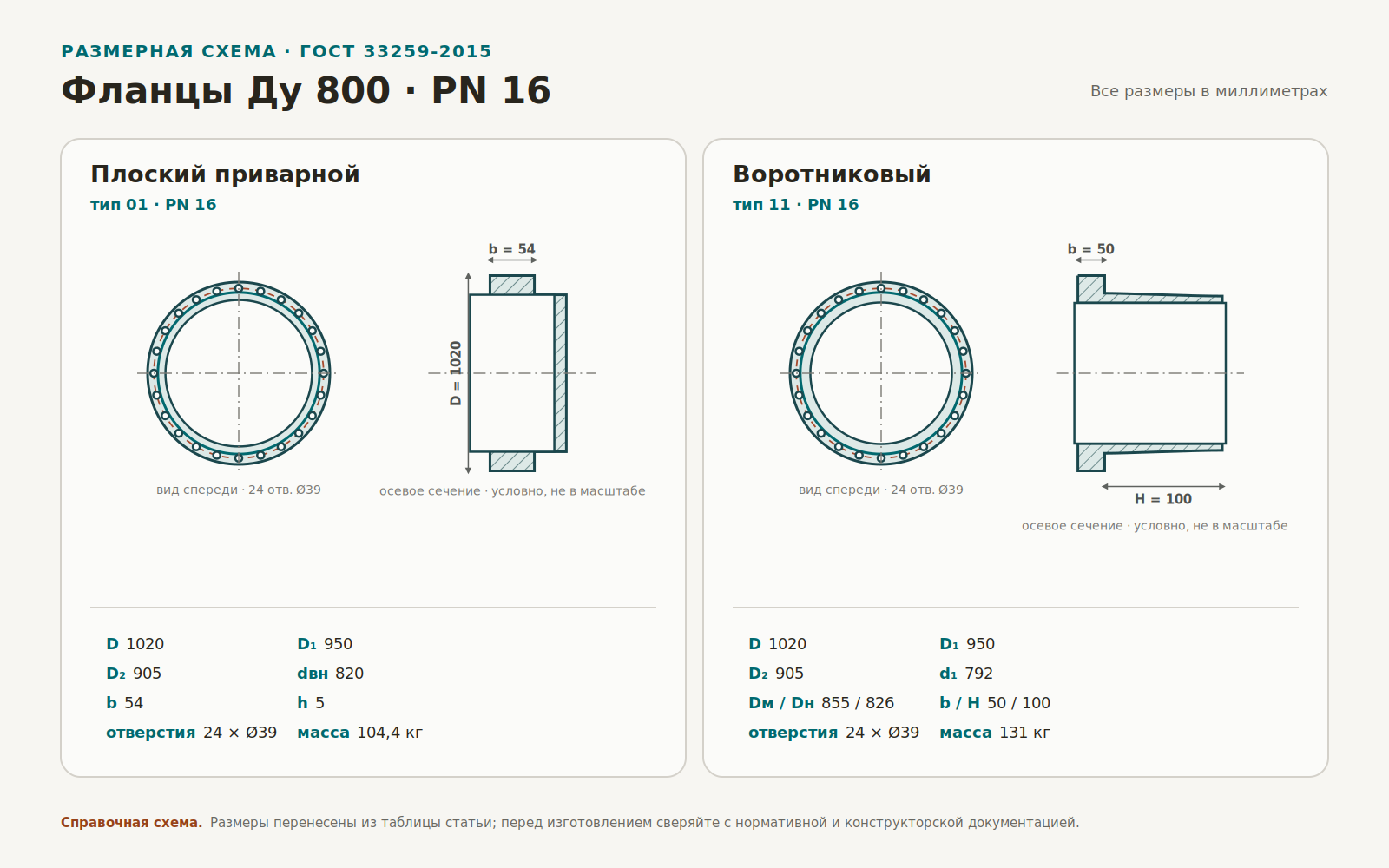

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).
Чем отличается DN 800 от Ду 800?
Ничем — это одно и то же обозначение условного диаметра, равного 800 мм. DN (Diameter Nominal) — международное обозначение по стандартам ISO и европейским нормам (например, EN 1092-1), а Ду (условный диаметр) — русскоязычное обозначение того же параметра, используемое в межгосударственных ГОСТах, включая ГОСТ 33259-2015. Оба варианта указывают на один и тот же стандартизированный типоразмер присоединения, единый для трубы, фланца и арматуры.
