Фланец плоский стальной приварной 900-10-01-1-B-ст 20-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения задают типораз...
Фланец плоский стальной приварной 900-6-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец Ду900 Ру6 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимости можно раз...
Фланец плоский стальной приварной 900-2,5-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру2,5 из стали 09Г2С это 0,25 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают ти...
Фланец плоский стальной приварной 900-6-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Плоский приварной фланец Ду900 Ру6 из стали 09Г2С устанавливают на технологических трубопроводах нефтепереработки, газодобычи и нефтехимии, в северном исполнении. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку,...
Фланец плоский стальной приварной 900-10-01-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру10 из стали 09Г2С это 1,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения задают типо...
Фланец плоский стальной приварной 900-10-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец плоский стальной приварной 900-6-01-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе плоского приварного фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру6 из стали 12Х18Н10Т это 0,6 МПа по давлению и от −196 до +600 °C по температуре. Эти значения задают ...
Фланец воротниковый стальной приварной встык 900-10-11-1-B-ст 20-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру10 из стали 20 это 1,0 МПа по давлению и от −40 до +425 °C по температуре. Эти значения зад...
Фланец воротниковый стальной приварной встык 900-40-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду900 Ру40 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимос...
Фланец воротниковый стальной приварной встык 900-6-11-1-B-ст 20-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду900 Ру6 из стали 20 устанавливают на паропроводах котельных, нефтепроводах и технологических линиях. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прокладку, а узел при необходимост...
Фланец воротниковый стальной приварной встык 900-6-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру6 из стали 09Г2С это 0,6 МПа по давлению и от −70 до +425 °C по температуре. Эти значения з...
Фланец воротниковый стальной приварной встык 900-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 900-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру40 из стали 09Г2С это 4,0 МПа по давлению и от −70 до +425 °C по температуре. Эти значения ...
Фланец воротниковый стальной приварной встык 900-6-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 900-10-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец приваривается к торцу трубы встык одним швом, образуя фланцевое соединение двух участков трубопровода. Воротник передаёт усилие на трубу и снижает напряжение у основания фланца, поэтому конструкция держит высокое д...
Фланец воротниковый стальной приварной встык 900-16-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
При подборе воротникового приварного встык фланца проверяют три параметра участка: условное давление, диаметр трубы, температуру среды. Для исполнения Ду900 Ру16 из стали 12Х18Н10Т это 1,6 МПа по давлению и от −196 до +600 °C по температуре. Эти знач...
Фланец воротниковый стальной приварной встык 900-25-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду900 Ру25 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прок...
Фланец воротниковый стальной приварной встык 900-40-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Воротниковый приварной встык фланец Ду900 Ру40 из стали 12Х18Н10Т устанавливают на трубопроводах химической, нефтехимической, пищевой и фармацевтической промышленности. Он образует разъёмное болтовое соединение: детали стягиваются крепежом через прок...
Фланец прижимной стальной 900-10-01-1-B-ст 20-IV ГОСТ 33259-2015
Прижимной фланец Ду900 предназначен для полиэтиленовой трубы Dн900 под давление до Ру10. Материал — Сталь 20, выпускается по ГОСТ 33259-2015. По конструкции это плоское кольцо с расточкой под втулку: при затяжке болтов оно прижимает бурт втулки к отв...
Фланец плоский стальной приварной 900-16-01-1-B-ст 20-IV ГОСТ 33259-2015
Плоский приварной фланец насаживается на трубу и фиксируется двумя сварными швами, образуя фланцевое соединение двух участков трубопровода. Конструкция компактнее и дешевле воротниковой, поэтому её применяют в узлах со средним давлением. Прокладка за...
Фланец стальной Ду 900 применяется для разъёмного соединения труб условным проходом 900 мм, стыковки арматуры и патрубков на магистральных и технологических трубопроводах в промышленном и коммерческом секторе. Для этого Ду в каталоге представлены плоское приварное и воротниковое приварное встык исполнения. Наряду с ними для перехода с полиэтиленового (ПНД/ПЭ) трубопровода на стальную арматуру используется прижимной фланец под ПЭ-втулку, но его размеры и PN для Ду 900 источник не приводит.
Ду 900 используют на магистральных и технологических трубопроводах для стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Условный проход задаёт типоразмер линии, единый для трубы, ответного фланца и крепежа.
Число болтовых отверстий n меняется в пределах ряда: 24 отверстия при PN 6, далее 28 отверстий на более высоких значениях PN. Высота выступа h на всех строках равна 5 мм. В таблице источника у плоских фланцев ряд обрывается на PN 16, строка PN 25 отсутствует, тогда как у воротниковых фланцев данные приведены до PN 63.
Размеры приведены в миллиметрах, вес: в килограммах. Перед применением значения сверяют с действующей редакцией ГОСТ 33259-2015 и с ответным фланцем.
| Тип | PN | D₂ | b | D | dвн | Dм | Dₙ | H | h | d отв. | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 980 | 34 | 1075 | 920 | - | - | - | 5 | 30 | 24 | 1020 | 55,1 | М27×110 | М27×140 |
| 10 | 1005 | 45 | 1110 | 920 | - | - | - | 5 | 33 | 28 | 1050 | 94,1 | М30×140 | М30×170 | |
| 16 | 1005 | 59 | 1120 | 920 | - | - | - | 5 | 39 | 28 | 1050 | 129 | М36×170 | М36×210 | |
| Воротниковый (11) | 6 | 980 | 26 | 1075 | 892 | 944 | 926 | 65 | 5 | 30 | 24 | 1020 | 66,8 | М27×110 | М27×130 |
| 10 | 1005 | 34 | 1110 | 889 | 950 | 926 | 85 | 5 | 33 | 28 | 1050 | 103 | М30×115 | М30×150 | |
| 16 | 1005 | 52 | 1120 | 889 | 958 | 926 | 115 | 5 | 39 | 28 | 1050 | 158 | М36×160 | М36×210 | |
| 25 | 1030 | 62 | 1185 | 892 | 980 | 926 | 150 | 5 | 52 | 28 | 1090 | 253 | - | М48×260 | |
| 40 | 1070 | 79 | 1250 | 895 | 1024 | 926 | 220 | 5 | 56 | 28 | 1140 | 437 | - | М52×300 | |
| 63 | 1070 | 93 | 1285 | 885 | 1050 | 926 | 270 | 5 | 62 | 28 | 1170 | 954 | - | М56×340 |
Редакторское примечание: у плоских фланцев таблица источника обрывается на PN 16, строка PN 25 отсутствует; у воротниковых диапазон представлен до PN 63. Приведено без восстановления недостающей строки.
Обозначения: D: наружный диаметр; D₁: окружность болтовых отверстий; D₂: уплотнительная поверхность; dвн: внутренний диаметр; Dм: воротник у основания; Dₙ: шейка; H: высота воротникового фланца; b: толщина тарелки; h: высота выступа; d отв.: диаметр отверстия; n: число отверстий.

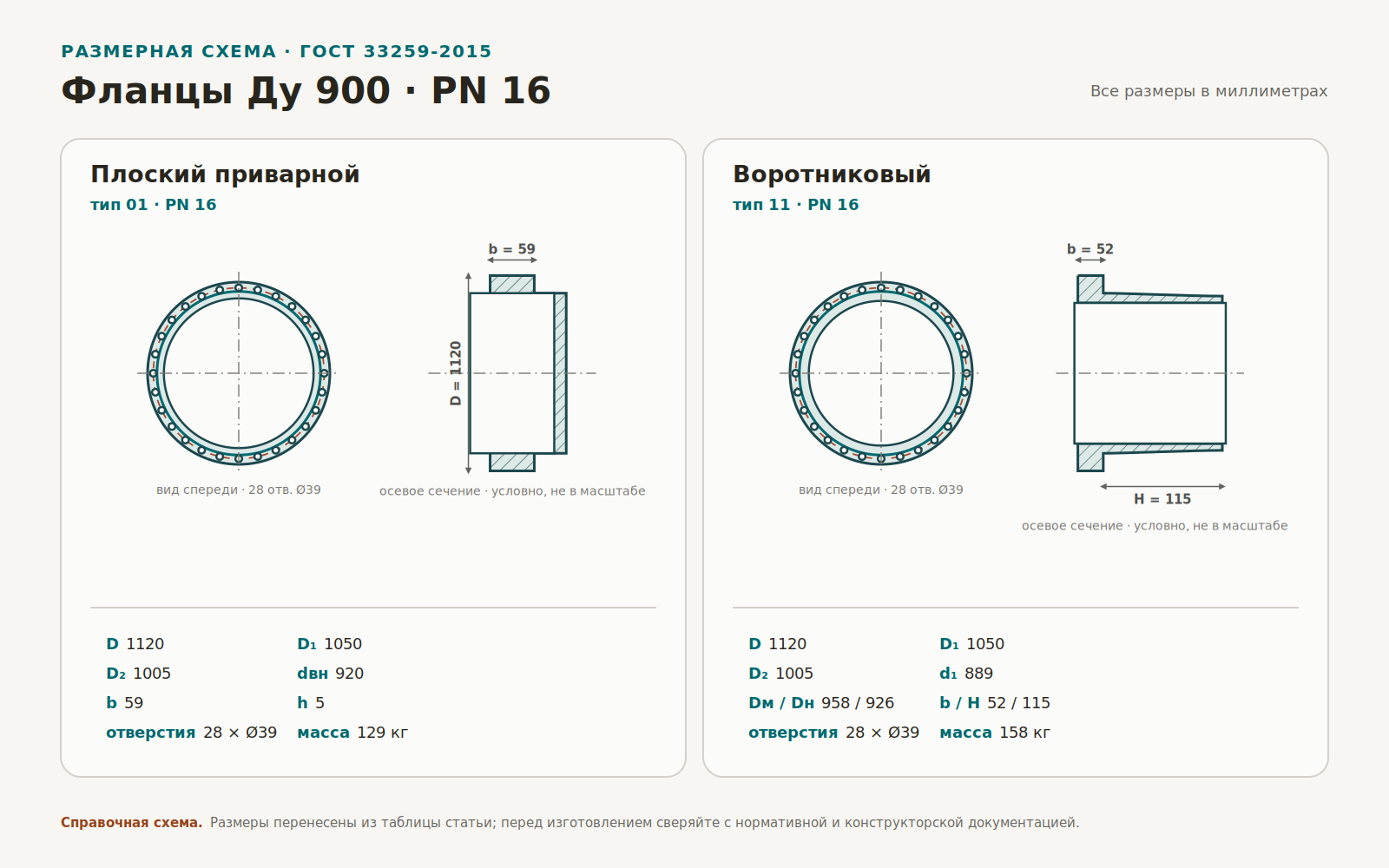

Буквенные обозначения на чертеже соответствуют колонкам таблицы. Плоский и воротниковый фланцы имеют одинаковую присоединительную часть (D, D₁, n, d отв.) и при равном PN стыкуются с одним ответным фланцем. Отличие воротникового: коническая шейка (Dм, H).
[ИЗОБРАЖЕНИЕ: исполнение B с соединительным выступом для Ду 900 по ГОСТ 33259-2015]
Для Ду 900 по ГОСТ 33259-2015 универсальным считается исполнение B с соединительным выступом.
По существу — ничем: это два обозначения одного и того же типоразмера условного прохода 900 мм. DN (Diameter Nominal) — международное обозначение по стандартам ISO/EN (ISO 7005-1, DIN, EN 1092-1), а Ду (условный проход) — межгосударственное/российское обозначение по ГОСТ 33259-2015, являющееся русскоязычным аналогом DN. Числовое значение (900) идентично в обеих системах и указывает номинальный диаметр в миллиметрах, поэтому «фланец DN 900» и «фланец Ду 900» — одно и то же изделие, обозначенное в разных нормативных традициях.
По ГОСТ 33259-2015 универсальным считается исполнение B с соединительным выступом — оно стыкуется с контрфланцем и допускает переточку в другие исполнения. На практике поставщики предлагают также исполнения A, C, D, E, F, K, J для типа 01 на этом диаметре.
Для воротникового фланца (тип 11) по ГОСТ 33259-2015 диапазон для Ду 900 охватывает от PN 1 до PN 63 кгс/см², тогда как плоский приварной фланец (тип 01) для этого диаметра нормирован только до PN 16 кгс/см².
